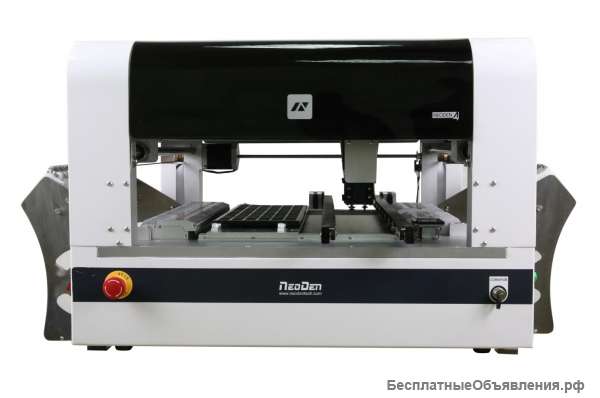

Автоматический установщик компонентов NeoDen4
Автоматический установщик компонентов на печатные платы базовая конфигурация NeoDen4 (С системой технического зрения).Основные параметры:
- производительность 3500-5000 компонентов в час
- максимальный размер платы 340 х 400 мм (без конвейера)
- максимальный размер платы 310 х 1500 мм (с конвейером, без поддонов)
- максимальный размер платы 140 х 1500 мм (с конвейером и 1 поддоном)
- спектр устанавливаемых компонентов от 0603, SOP, QFP, PLCC до TQFP240
- 4 монтажные головки с вакуумным взятием
- максимальная высота компонента 5 мм
- максимальный размер компонента 32х32 мм
- максимальная масса компонента 20 г
- общая вместительность базы питателей - 48 шт
- динамическая CCD камера на монтажной голове для распознавания реперных знаков и калибровки
- высокоскоростная статическая CCD камера для распознавания компонентов перед установкой на ПП
- X,Y шаговый двигатель/зубчатый ремень, разрешение ±0,02 мм
- Z шаговый двигатель с обратной связью, разрешение ±0,02 мм
- габаритные размеры оборудования - 870 (Д) × 680 (Ш) × 480 (В) мм
- электропитание - 220В 1Ф 50Гц 180Вт
- пневмопитание (подача сжатого воздуха) - не требуется (включен насос)
- вес оборудования - 60 кг (нетто) - 80 кг (брутто)
Основные параметры:
- производительность 3500-5000 компонентов в час
- максимальный размер платы 340 х 400 мм (без конвейера)
- максимальный размер платы 310 х 1500 мм (с конвейером, без поддонов)
- максимальный размер платы 140 х 1500 мм (с конвейером и 1 поддоном)
- спектр устанавливаемых компонентов от 0603, SOP, QFP, PLCC до TQFP240
- 4 монтажные головки с вакуумным взятием
- максимальная высота компонента 5 мм
- максимальный размер компонента 32х32 мм
- максимальная масса компонента 20 г
- общая вместительность базы питателей - 48 шт
- динамическая CCD камера на монтажной голове для распознавания реперных знаков и калибровки
- высокоскоростная статическая CCD камера для распознавания компонентов перед установкой на ПП
- X,Y шаговый двигатель/зубчатый ремень, разрешение ±0,02 мм
- Z шаговый двигатель с обратной связью, разрешение ±0,02 мм
- габаритные размеры оборудования - 870 (Д) × 680 (Ш) × 480 (В) мм
- электропитание - 220В 1Ф 50Гц 180Вт
- пневмопитание (подача сжатого воздуха) - не требуется (включен насос)
- вес оборудования - 60 кг (нетто) - 80 кг (брутто)
Комплектация:
Автомат для монтажа компонентов на печатные платы
Стандартный комплект вакуумных захватов (XN07=3,XN14=3,XN22=2,XN40=2)
Встроенный ПК и ПО для программирования и отображения процесса
Флеш карта 8 Гб
Кабель питания и инструкция по эксплуатации
Набор инструментов для обслуживания оборудования
Вибропитатель на 5 каналов
Cтандартный питатель для компонентов в паллетах
Транспортная упаковка
Тумба для установки автомата на пол
ЖК монитор 19"
- производительность 3500-5000 компонентов в час
- максимальный размер платы 340 х 400 мм (без конвейера)
- максимальный размер платы 310 х 1500 мм (с конвейером, без поддонов)
- максимальный размер платы 140 х 1500 мм (с конвейером и 1 поддоном)
- спектр устанавливаемых компонентов от 0603, SOP, QFP, PLCC до TQFP240
- 4 монтажные головки с вакуумным взятием
- максимальная высота компонента 5 мм
- максимальный размер компонента 32х32 мм
- максимальная масса компонента 20 г
- общая вместительность базы питателей - 48 шт
- динамическая CCD камера на монтажной голове для распознавания реперных знаков и калибровки
- высокоскоростная статическая CCD камера для распознавания компонентов перед установкой на ПП
- X,Y шаговый двигатель/зубчатый ремень, разрешение ±0,02 мм
- Z шаговый двигатель с обратной связью, разрешение ±0,02 мм
- габаритные размеры оборудования - 870 (Д) × 680 (Ш) × 480 (В) мм
- электропитание - 220В 1Ф 50Гц 180Вт
- пневмопитание (подача сжатого воздуха) - не требуется (включен насос)
- вес оборудования - 60 кг (нетто) - 80 кг (брутто)
Основные параметры:
- производительность 3500-5000 компонентов в час
- максимальный размер платы 340 х 400 мм (без конвейера)
- максимальный размер платы 310 х 1500 мм (с конвейером, без поддонов)
- максимальный размер платы 140 х 1500 мм (с конвейером и 1 поддоном)
- спектр устанавливаемых компонентов от 0603, SOP, QFP, PLCC до TQFP240
- 4 монтажные головки с вакуумным взятием
- максимальная высота компонента 5 мм
- максимальный размер компонента 32х32 мм
- максимальная масса компонента 20 г
- общая вместительность базы питателей - 48 шт
- динамическая CCD камера на монтажной голове для распознавания реперных знаков и калибровки
- высокоскоростная статическая CCD камера для распознавания компонентов перед установкой на ПП
- X,Y шаговый двигатель/зубчатый ремень, разрешение ±0,02 мм
- Z шаговый двигатель с обратной связью, разрешение ±0,02 мм
- габаритные размеры оборудования - 870 (Д) × 680 (Ш) × 480 (В) мм
- электропитание - 220В 1Ф 50Гц 180Вт
- пневмопитание (подача сжатого воздуха) - не требуется (включен насос)
- вес оборудования - 60 кг (нетто) - 80 кг (брутто)
Комплектация:
Автомат для монтажа компонентов на печатные платы
Стандартный комплект вакуумных захватов (XN07=3,XN14=3,XN22=2,XN40=2)
Встроенный ПК и ПО для программирования и отображения процесса
Флеш карта 8 Гб
Кабель питания и инструкция по эксплуатации
Набор инструментов для обслуживания оборудования
Вибропитатель на 5 каналов
Cтандартный питатель для компонентов в паллетах
Транспортная упаковка
Тумба для установки автомата на пол
ЖК монитор 19"
| Цена: |
549 000 руб
|
| Город: |
Москва
|
| Тип: | Продаю |
| Автор: |
Максим
|
| Дата: | 25.10.2017 15:10 |
| Номер: | 1594649 |
