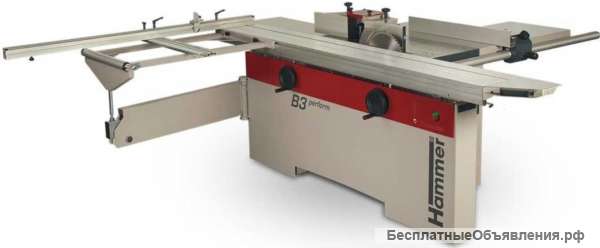

Cтанок круглопильно-фрезерный HAMMER B3 PERFORM

Станок предназначен для обработки заготовок из различных древесных материалов, а также материалов, которые обрабатываются аналогичным образом.
На станке возможно выполнение следующих операций:
- пиление, с возможностью наклона пилы;
- фрезерование с наклоном шпинделя, шипорезные работы.
 



БАЗОВОЕ ОСНАЩЕНИЕ СТАНКА:
Точный, стабильный и компактный агрегат циркулярной пилы для промышленного использования. Угол наклона пилы от 90° до 45°.
Превосходная: полностью проходящая линейка упора для параллельных надрезов.
Шкала параллельного раскроя имеет достаточные размеры и отлично интегрирована в стол пильного станка:
Для обработки особо узких заготовок особенно с наклоненным диском основной пилы алюминиевая линейка может быть установлена в положение «лежа».
Форматный подвижной стол:

 
Стабильность и прочность достигнута путём применения большого количества рёбер и при помощи использования адонированного алюминиевого пустотелого профиля, в сочетании с высококачественной направляющей системой, которая заботится о замечательном плавном ходе.
МОДЕЛИ СЕРИИ PERFORM СКОНСТРУИРОВАНЫ ДЛЯ БОЛЬШИХ НАГРУЗОК И ОБОРУДОВАНЫ ПРОМЫШЛЕННЫМ ФОРМАТНЫМ ПОДВИЖНЫМ СТОЛОМ РАЗМЕРА 2 500 ММ.
Легкоидущая система направляющих, гарантирует точность размерного, углового и форматного реза:
со встроенными роликовыми деталями и увеличивающим цифры teleskop делает возможным безграничную точность Вашей работы по резу досок, форматному раскрою, резу на заданную длину.
Поперечный упор:
Шкала поперечного упора наклонена к рабочей стороне и содействует удобному и точному считыванию желаемых установок. Превосходно интегрировано оптическое стекло в поперечный упор.
 
- рабочая длина фрезерного шпинделя 100 мм;
- отверстие фрезерного стола: 180 мм;
- 4 скорости вращения 3000, 6000, 8000 и 10.000 об/мин;
- простое изменение частоты вращения спереди станка;
- наклон угла «назад» от 90 до 45 градусов;
- точная двухсторонная подвеска, регулировка высоты с применением направляющей типа «ласточкин хвост»;
- максимальная передача мощности при помощи широкого ремня c большой площадью контакта;
- оптимальное снижение вибрации вследствие применения тяжелого агрегата из серого чугуна;
Защитный кожух для инструмента диаметром 220 мм:
 
Система регулировки MULTI обладает параллельной направляющей упора фрезы, а также позволяет осуществлять быструю настройку на диаметр инструмента.
- быстрая и точная регулировка:
- автоматическая установка размеров после снятия упора;
- параллельная направляющая фрезерного упора;
- шкала измерения для глубины резания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
ПИЛЕНИЕ И ФОРМАТНЫЙ РАСКРОИ Подвижная анодированная каретка Диаметр основной пилы (посадочный диаметр 30 мм) Макс. высота пропила (пила в положение 90о)
Наклон пильного узла
Регулировка высоты подъема основной пилы Регулировка угла наклона основной пилы Скорость вращения основной пилы Расширительный стол для каретки Поперечный торцовочный упор Тонкая регулировка параллельного упора Ширина реза на параллельном упоре
3.000/6.000/8.000/10.000 мин-1;
маховик; 90о - 45о; 30 мм; 100 мм;
макс. 180/220/250 мм (под/над столом/шипорезные работы).
 
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ
74 х 1 МЕХАНИЧЕСКИЙ ПОДРЕЗНОЙ АГРЕГАТ ВКЛЮЧЕНО
Подрезной узел с механической регулировкой по высоте и соосности с основной пилой:
- диаметр подрезной пилы 80 мм;
- с применением подрезки основная пила 250 мм.
400-108 x 1 ЭКСЦЕНТРИКОВЫЙ ЗАЖИМ ВКЛЮЧЕНО
- для фиксации заготовки во время шипорезных работ;
- включая монтажное приспособление 01.0.036 на каретку.
01.1.200 x 2 ЦИФРОВЫЕ ИНДИКАТОРЫ В МАХОВИКАХ
- считывание с точностью 0,1 мм;
- имение параметра на 2 мм за один оборот;
- интегрирован в системный маховик.
б/н х 1 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
- на русском языке
- каталог запасных частей, электрические схемы
