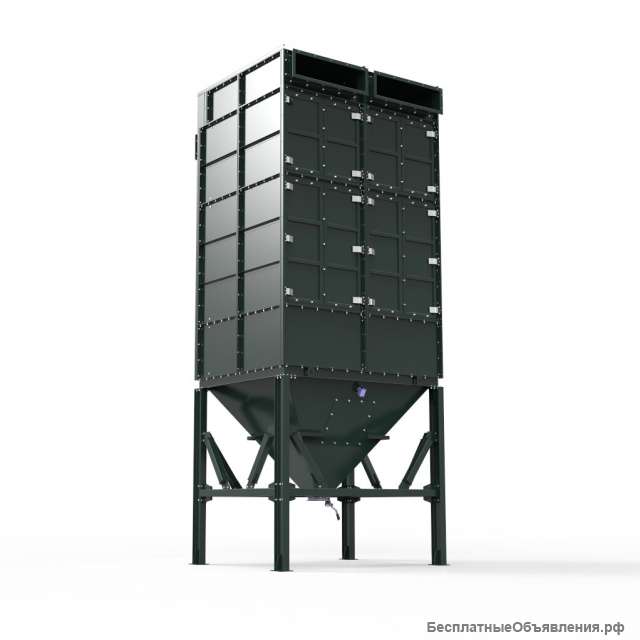

Фильтр рукавный СРФ22х2Т производительностью 14 000м3/ч
Фильтр рукавный СРФ22х2Т в высокотемпературном исполнении с импульсной продувкой, производительностью 14 000м3/ч.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Модель СРФ22х2Т
Количество модулей 2
Гидравлическое сопротивление, не более, Па 2000
Потребляемая мощность, не более, кВт/ напряжение питания 1,5/ 380В, 3Ф
Количество фильтровальных элементов, шт 182
Площадь фильтрации, не более, м2 260
Рабочая температура в фильтре, не более, 0С 190
Максимальная температура в фильтре (кратковременно до 5 мин.), не более, 0С 200
Концентрация пыли на входе в фильтр, не более, г/м³ 120
Концентрация пыли на выходе из фильтра, не более, мг/м³ 20
Давление сжатого воздуха, бар 4÷8
Расход сжатого воздуха, л/мин 400 (кл. 9 по ГОСТ17433-80)
Тип фильтровального элемента Рукав круглого сечения на проволочном каркасе
Схема движения запыленного воздуха Вход запыленного воздуха в камеру предварительной сепарации, позволяющей направить крупные частицы пыли непосредственно в бункер, далее через отбойную плиту-искрогаситель происходит гашение искр и оптимальное распределение загрязненного воздуха в межрукавном пространстве
Корпус Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра
Габаритные размеры LxBxH, мм 2800х2300х7030
Расстояние от устройства выгрузки бункера до пола, мм 900
Масса без пыли, не более, кг 6000
Рукавные фильтры СРФ являются универсальными пылеулавливающими устройствами и могут эксплуатироваться в тяжелых условиях для фильтрации мелкодисперсных, абразивных и агрессивных пылей и аэрозолей. Предназначены для работы в условиях средней и высокой входной запыленности.
ПРИНЦИП РАБОТЫ.
Запыленный воздух поступает в фильтр через входной патрубок в камеру предварительной сепарации с отбойной плитой-искрогасителем, где происходит смена направления воздушного потока, при этом крупные и тяжелые частицы пыли направляются непосредственно в бункер, снижая нагрузку на фильтровальные элементы. Далее запыленный воздух поступает в камеру грязного газа, где происходит его равномерное распределение между фильтровальными элементами. Газопылевая смесь проходит через фильтровальные элементы, при этом частицы пыли задерживаются на их наружной поверхности, а очищенный воздух поступает в чистую камеру и через выпускной патрубок выходит из фильтра.
Регенерация запыленных фильтровальных элементов осуществляется импульсами сжатого воздуха. Сжатый воздух из ресивера через электромагнитные клапаны поступает в продувочные трубы, расположенные над открытыми торцами фильтровальных элементов в камере очищенного воздуха. Импульс сжатого воздуха через сопла в продувочных трубах направляется внутрь фильтровального элемента, сбрасывая пыль с его наружной поверхности. Пыль, отряхиваемая с фильтровальных элементов, осыпается в бункер и через устройство выгрузки удаляется из фильтра.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Модель СРФ22х2Т
Количество модулей 2
Гидравлическое сопротивление, не более, Па 2000
Потребляемая мощность, не более, кВт/ напряжение питания 1,5/ 380В, 3Ф
Количество фильтровальных элементов, шт 182
Площадь фильтрации, не более, м2 260
Рабочая температура в фильтре, не более, 0С 190
Максимальная температура в фильтре (кратковременно до 5 мин.), не более, 0С 200
Концентрация пыли на входе в фильтр, не более, г/м³ 120
Концентрация пыли на выходе из фильтра, не более, мг/м³ 20
Давление сжатого воздуха, бар 4÷8
Расход сжатого воздуха, л/мин 400 (кл. 9 по ГОСТ17433-80)
Тип фильтровального элемента Рукав круглого сечения на проволочном каркасе
Схема движения запыленного воздуха Вход запыленного воздуха в камеру предварительной сепарации, позволяющей направить крупные частицы пыли непосредственно в бункер, далее через отбойную плиту-искрогаситель происходит гашение искр и оптимальное распределение загрязненного воздуха в межрукавном пространстве
Корпус Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра
Габаритные размеры LxBxH, мм 2800х2300х7030
Расстояние от устройства выгрузки бункера до пола, мм 900
Масса без пыли, не более, кг 6000
Рукавные фильтры СРФ являются универсальными пылеулавливающими устройствами и могут эксплуатироваться в тяжелых условиях для фильтрации мелкодисперсных, абразивных и агрессивных пылей и аэрозолей. Предназначены для работы в условиях средней и высокой входной запыленности.
ПРИНЦИП РАБОТЫ.
Запыленный воздух поступает в фильтр через входной патрубок в камеру предварительной сепарации с отбойной плитой-искрогасителем, где происходит смена направления воздушного потока, при этом крупные и тяжелые частицы пыли направляются непосредственно в бункер, снижая нагрузку на фильтровальные элементы. Далее запыленный воздух поступает в камеру грязного газа, где происходит его равномерное распределение между фильтровальными элементами. Газопылевая смесь проходит через фильтровальные элементы, при этом частицы пыли задерживаются на их наружной поверхности, а очищенный воздух поступает в чистую камеру и через выпускной патрубок выходит из фильтра.
Регенерация запыленных фильтровальных элементов осуществляется импульсами сжатого воздуха. Сжатый воздух из ресивера через электромагнитные клапаны поступает в продувочные трубы, расположенные над открытыми торцами фильтровальных элементов в камере очищенного воздуха. Импульс сжатого воздуха через сопла в продувочных трубах направляется внутрь фильтровального элемента, сбрасывая пыль с его наружной поверхности. Пыль, отряхиваемая с фильтровальных элементов, осыпается в бункер и через устройство выгрузки удаляется из фильтра.
| Цена: |
2 000 000 руб
|
| Город: |
Москва
|
| Тип: | Продаю |
| Автор: |
|
Регистрация с 19.12.2021
|
|
| Дата: | 19.12.2021 23:50 |
| Номер: | 2452227 |
