Инструмент для привязки детали на станке

ООО "ВДМ-Групп" эксклюзивно на территории РФ представляет компанию Tschorn (Германия), одного из лучших мировых производителей инструмента для привязки и крепления инструмента и детали на станке.

Описание продукции:

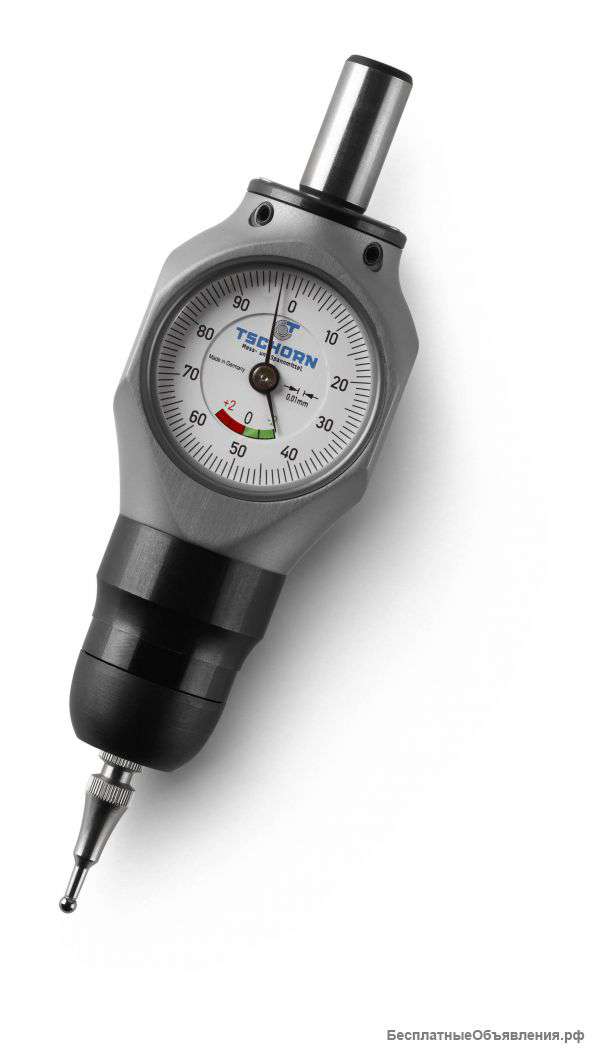

Cамый маленький 3D Тестер в мире:

Он поражает своим тонким и стильным дизайном. Его точность и универсальность позволяет легко и быстро определять положение шпинделя относительно детали. Измерение по всем направлениям осей (X/Y/Z) с одинаковым разрешением. Как только индикатор достигает “0”, вертикальная ось находится точно на кромке обрабатываемого изделия

Высочайший уровень защиты измерительного блока, перемещение щупа ограничено механическими упорами.

Щуп имеет определенный момент излома, критическая точка которого находится в его верхней части.

Если Ваш 3D Тестер поврежден внешним воздействием, ремонт его прост и экономически целесообразен.


МЕХАНИЧЕСКИЕ КРОМКОИСКАТЕЛИ

Назначение:

Для определения кромки детали с точностью 0,005 мм.

Функционирование:

1. Корпус кромкоискателя аккуратно сдвинуть от центра оси.

2. Медленно (500 об/мин) приближайте вращающийся кромкоискатель к контрольной поверхности, пока колебательное движение не исчезнет.

3. Достигнув конечного положения, корпус кромкоискателя проходит рядом с кромкой без колебаний, при дальнейшем приближении колебания возникают вновь.

Теперь положение шпинделя соответствует радиусу кромкоискателя.


3D ПРЕЦИЗИОННЫЙ ИЗМЕРИТЕЛЬНЫЙ ЩУП

Назначение:

Для точной 3D установки шпинделя на нулевую точку или в центре отверстия с точностью позиционирования менее 0.005 мм.

Функционирование:

В случае соприкосновения токопроводящей обрабатываемой детали и пружинного кромкоискателя (в пределах X, Y, Z), электрическая схема замыкается и срабатывает светодиодный индикатор. Таким образом, с расстоянием в 5 мм (= радиус кромкоискателя O10) достигается край обрабатываемой детали.

Комплектность поставки:

Кромкоискатель с сертификатом в пластиковом боксе.


2D ОПТИЧЕСКИЙ КРОМКОИСКАТЕЛЬ

Назначение:

Для точной установки шпинделя на нулевую точку или в центре отверстия с точностью позиционирования менее 0.010 мм.

Функционирование:

В случае соприкосновения токопроводящей обрабатываемой детали и пружинного кромкоискателя (в пределах X, Y), электрическая

схема замыкается и срабатывает светодиодный индикатор. Таким образом, с расстоянием в 5 мм (= радиус кромкоискателя O10)

достигается край обрабатываемой детали.

Комплектность поставки:

Кромкоискатель с серийным номером и свидетельством о проверке.


3D ЭЛЕКТРОННЫЕ КРОМКОИСКАТЕЛИ

Назначение:

Для точной установки шпинделя на нулевую точку или в центре отверстия

с точностью позиционирования менее 0.010 мм.

Функционирование:

В случае соприкосновения токопроводящей обрабатываемой детали и

пружинного кромкоискателя (в пределах X, Y, Z), электрическая схема

замыкается и срабатывает светодиодный индикатор. Таким образом,

с расстоянием в 5 мм (= радиус кромкоискателя O10) достигается край

обрабатываемой детали. В пределах оси Z следует предварительно

измерить и принять во внимание исходную длину

Комплектность поставки:

Кромкоискатель с серийным номером и свидетельством о проверке.

3Д электронный кромкоискатель


Механическое устройство для предварительной настройки длины инструмента

Oпределяет положение поверхности обрабатываемой детали или длины инструмента в направлении оси -z на фрезерных или токарных станках.

Функционирование:

устройство для предварительной настройки длины инструмента распологается на обрабатываемой детали. Аккуратно подведите шпиндель станка к датчику, пока циферблатный индикатор не покажет „0“. Заданный размер 50 мм до обрабатываемой детали был достигнут.

Диапазон предохранительной пружины 0,5мм.

Тип:

Также доступна версия устройства для предварительной настройки длины инструмента со встроенными магнитами

В поставку включены:

устройство для предварительной настройки длины инструмента в деревянном чемодане с серийным номером и актом испытаний.


Электронное устройство для предварительной настройки длины инструмента

Oпределяет положение поверхности обрабатываемой детали или длины инструмента в направлении оси -z на фрезерных или токарных станках.

Функционирование:

устройство для предварительной настройки длины инструмента установите на обрабатываемой детали. Аккуратно подведите шпиндель станка к датчику до загорания LED индикатора. Заданный размер 50 мм до обрабатываемой детали был достигнут. Диапазон предохранительной пружины 2мм.

Тип:

Также доступна версия устройства для предварительной настройки длины инструмента со встроенными магнитами

В поставку включены:

устройство для предварительной настройки длины инструмента в деревянном чемодане с серийным номером и актом испытаний.


5D упор

служит для позиционирования детали на станке или при выполнении монтажных работ.

Гибкая система надежного крепления заготовки на столе станка

Функционирование:

Опоры крепятся в Т-образный паз на столе станка и обеспечивает параллельность заготовки ( js6) на высоте от 50 до 150мм. Диапазон толщины зажимаемой детали - от 8 до 87мм

Держатели метчиков и плашек. Резьба за секунды

• центральный подвод СОЖ

• абсолютная точность даже на большой длинне

• безопасность процесса

• минимизация затрат

• высокое качество резьбы

Применение:

Для использования плашек и метчиков на станках с ЧПУ.


Оправки для крепления дисковых пил

Использование:

Для точного монтажа дисковых пил.

Исполнение:

Цилиндрический хвостовик с высокой концентричностью


Монтажное приспособление

Исполнение:

• алюминиевый корпус

• поворотный блок 4 х 90 °

• модульные держатели инструмента из стали

• простая и быстрая смена

• высокая гибкость

• блокировка фиксации инструмента

• защита от повреждений конуса

• небольшие размеры

• оптимальная эргономика

• безопасная и быстрая смена инструмента за секунды
