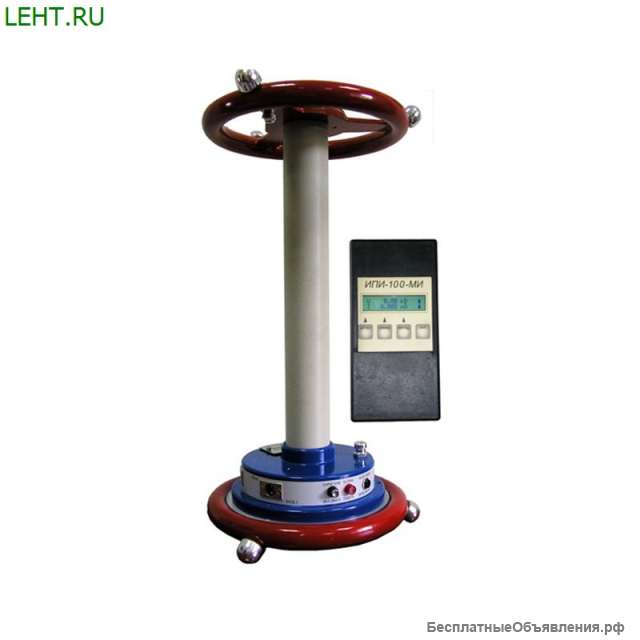

Измеритель параметров изоляции ИПИ-100

Описание Измеритель электрического сопротивления ММО-4
Измеритель параметров изоляции ИПИ-100 предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий.
Условия эксплуатации
Измеритель изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 3.
Измеритель параметров изоляции предназначен для эксплуатации в следующих рабочих условиях применения:
температура окружающего воздуха – от +5 до +40°C;
относительная влажность воздуха – до 90% при 30°C;
атмосферное давление – от 70 до 106,7 кПа (537–800 мм. рт. ст.)
частота питающей сети – 50 ±1 или 54 ±0,2 Гц.
Технические характеристики
Измеритель ИПИ-100 обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь tgδ и емкости объектов измерения Сх в диапазонах и с основной погрешностью измерений, приведенных ниже:

- диапазон измерений тангенса угла диэлектрических потерь
от 5·10 -4 до 0,3;
- предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
50 Гц
+ (5·10 -4 + 0,05 tgδ)
54 Гц
+ (1·10 -3 + 0,13 tgδ)
- диапазон измерения емкости при испытательном напряжении:
100 кВ
от 5 пФ до 3 нФ;
50 кВ
от 10 пФ до 6 нФ;
- предел допускаемой основной погрешности при измерении емкости на частоте:
50Гц
0,5 пФ+0,03 Сх;
54 Гц
0,5 пФ+0,04 Сх;
- диапазон измерения напряжения
от 10 до 100 кВ;
- предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте:
50 Гц
+ 3%;
54 Гц
+ 3%.
Примечание: измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц. Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20 ±5°C) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения на каждые 10 град. изменения температуры.
Измеритель параметров ИПИ-100 позволяет проводить измерение по «прямой» и «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.
Измеритель обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) модуля индикации. Связь между 5-7 м обеспечивается уровнем выходной мощности передатчика в 1 мВт.
Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
Измеритель параметров изоляции в нормальных и рабочих условиях применения готов к работе в течение не более 1 мин после включения.
Продолжительность работы измерителя определяется энергоемкостью применяемых электрохимических аккумуляторов. При емкости батарей 1800 мА·ч продолжительность работы составляет не менее 10 ч.
Средняя наработка на отказ для рабочих условий применения не менее 4000 ч.
Средний срок службы измерителя – не менее 8 лет.
Комплект поставки
Измеритель изоляции ИПИ-100 поставляется в комплектности, указанной в таблице ниже.

Наименование составной части
Обозначение
Количество
Габаритные размеры, мм
Масса
Примечание
Блок высоковольтный
ИПИ-100-БВ
1 шт.
240 x 800 мм
5 кг

Модуль индикации
ИПИ-100МИ
1 шт.
90 x 186 x 42 мм
0,3 кг

Датчик напряжения
ИПИ-100ДН
1 шт.
680 x 500 мм
3 кг

Зарядное устройство
9-12 В, 300 - 900 мА
2 шт.



Комплект кабелей измерительных:

ИКЭ-1
ИК
