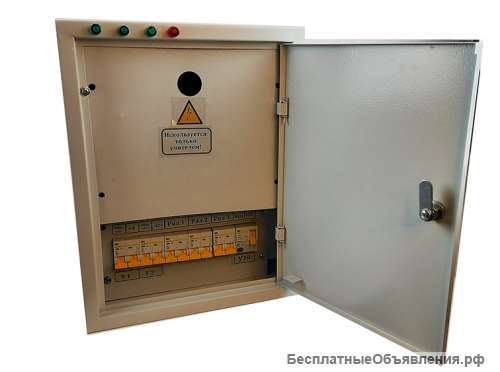

Комплект электроснабжения универсальный (кэс)

Назначение пособия

Комплект электроснабжения (КЭС) предназначен как для питания ИПФ (источника питания лабораторного для фронтальных работ) с переменным напряжением 42 В, так и для подачи напряжения 4 В на каждую парту в классе без ИПФ, для проведения лабораторных работ по физике, электротехнике, химии.

2. Краткое описание

В жестком металлическом корпусе КЭС собраны:
- понижающий трансформатор 220/5/42 В мощностью 0,40-0,63 Ква;
- три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов;
- автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп;
- АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека и др;
- Т1 Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В либо ~42 В.
При питании потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1 М3 и подача постоянного тока непосредственно по рядам.
При питании от источника ~42 В напряжение снимается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3.

3. Комплект поставки

1. Комплект Электроснабжение (КЭС) - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.

4. Основные технические характеристики

КЭС выполнен в жестком металлическом корпусе, способном обеспечить защиту электрических элементов и монтажа от механических повреждений и доступа людей к токоведущим частям оборудования. Основные электротехнические параметры приведены в таблице 1:

Потребляемая мощность КВ-А, не более 0,40-0,63 Ква
Электропитание от сети переменного тока: напряжение В, частота Гц 220+/-22 50-60
Выходное напряжение при изменении тока нагрузки: от "0" до "Мах" от источника ~42 В 42-38
От источника 4 В 4: 2,8
Максимально допустимый ток от источника: ~42 В (а) Трех линий одновременно 10 (не более 20 минут) 5 (не более 40 минут)
Максимально допустимый ток от источника: 4 В (а) Трех линий одновременно 15 (не более 20 минут) 10 (не более 40 минут)
Габаритные размеры в мм:
Высота 390
Ширина 310
Глубина 180
Вес в граммах: 10000

5. Подготовка изделия к работе

- Открыть ключом наружную дверцу и убедиться в целостности элементов управления (отсутствия сколов, трещин и т.д.)
- Убедиться в надежности крепления внутренней защитной панели, при необходимости слегка подтянуть винты крепления.
- Развернуть петли крепления КЭС, привернутые к задней стенке, в вертикальное положение.
- Привернуть ящик КЭС к стене так, чтобы кромки труб с отходящей проводкой находились на уровне нижней кромки входного отверстия ящика КЭС (снизу).
- Отходящая проводка (в трубах) должна выполняться медным многожильным проводом с облуженными концами, сечением 2,5 мм.кв.
- Проводка питания к КЭС ~ 220 В должна быть выполнена в отдельной трубе.
- Снять фальшпанель, закрывающую АВ 1 АВ 4; Т1 Т2.
- Подключить питание КЭС: "ФАЗА" к левой верхней клемме УЗО; "О" к правой верхней клемме.
- Подключить отходящие линии по рядам к клеммнику 1 и АВ1 - АВ3 соответственно схеме подключений.

6. Порядок работы

Во избежание перегрузки КЭС во время работы желательно производить лабораторные работы по рядам разной энергоемкости!
- открыть ключом наружную дверцу (далее в процессе работы она должна оставаться открытой).
- включить тумблеры Т1 или Т2 на выбранный источник питания 4 В или ~ 42 В.
- включить АВ4 "УЗО".
- загорается красная лампочка наличия сети.
- включить АВ1 - загорается зеленая лампочка питания 1-го ряда.
- включить АВ2 - загорается зеленая лампочка питания 2-го ряда.
- включить АВ3 - загорается зеленая лампочка питания 3-го ряда.

КЭС готов к работе.
После окончания работ отключить се АВ.

7. Техника безопасности

КЭС должен эксплуатироваться в электробезопасных помещениях согласно требованиям техники безопасности.
Установку, монтаж и эксплуатацию КЭСа могут производить лица, прошедшие обучение с присвоением квалификационной группе не ниже III, в соответствии с требованиями "ПТЭ".
Эксплуатация КЭС при повреждении элементов защиты и управления ЗАПРЕЩЕНА.
Эксплуатация КЭС с превышением параметров по току и времени, указанным в таблице 1 ЗАПРЕЩЕНА.
Эксплуатация КЭС с закрытой наружной дверцей (во избежание перегрева) ЗАПРЕЩЕНА.
По окончании работы КЭС должен быть отключен от сети питания автоматическим выключателем 4 "УЗО".
Проводка для питания КЭС ~ 220 В и отходящие провода 4 В; ~ 42 В должна быть выполнена в разных трубах. К болту заземления должен быть подключен провод заземления непосредственно от щита питания.
Автоматические выключатели Т1 Т2 во избежании короткого замыкания должны включаться поочередно на выбранное рабочее напряжение ~ 42 В или 4В.
Одновременное включение Т1 Т2 ЗАПРЕЩЕНО!

8. Техническое обслуживание

Обслуживание КЭС сводится к ежедневному осмотру элементов: коммутации (автоматических выключателей), целостности защитного стекла и провода защитного заземления.
К ежемесячному обслуживанию относится проверка АВ; "УЗО" на срабатывание. Для этого необходимо при включенном питании и отключенных отходящих линиях нажать однократно кнопку Т (тест) - аппарат должен срабатывать.

9. Возможные неисправности и способы их устранения

Наименование неисправности, внешнее проявление и дополнительные признаки

1. При включении АВ4 "УЗО" через 0,5-3 сек. Происходит его отключение Неисправность: Повреждение одного из диодов диодных мостов

Способ устранения: Открыть защитную крышку; определить один из неисправных диодных мостов и изъять его. Восстановить схему на 2-х диодных мостах КЭС может работать и на двух диодных мостах

2. При включении АВ4 "УЗО" мгновенно происходит его отключение Повышенный пусковой ток трансформатора неисправностью не является Повторить включение 1-2 раза

10. Правила хранения

КЭС может использоваться в сухих отапливаемых помещениях при температуре от +10 до +35?С и относительной влажности до 80% при температуре +25?С.
Хранить комплект следует в сухом помещении с комнатной температурой (15- 25C) при относительной влажности воздуха 80 %.

11. Свидетельство о приемке

Комплект соответствует техническим условиям ТУ 79 РФ 529- 03 и признан годным для эксплуатации.
Дата выпуска "______" _______________ 20 ____г.

12. Гарантийные обязательства

Предприятие- изготовитель гарантирует соответствие комплекта требованиям ТУ при соблюдении условий эксплуатации, транспортировки и хранения.
Срок гарантии - 1 (один) год со дня ввода комплекта в эксплуатацию.
