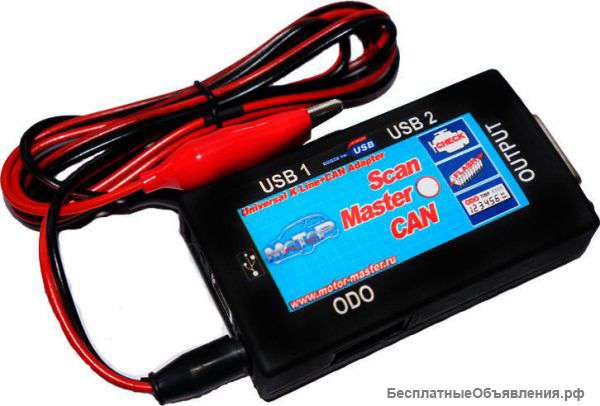

Комплект ScanMaster CAN

Комплект оборудования предназначеный для сканерной диагностики c ПО Мотор-Скан и загрузчика ЭБУ с использованием ПО Мотор-Лоадер по всем протоколам KWP и CAN
Набор включает:
1. Адаптер Скан Мастер CAN
2 Качественный USB кабель
3.Универсальный кабель для ЭБУ с разъемами Molex 32 и 48 pin
4. Кабель программирования ЭБУ 55pin+81 pin
5. Переходник MM-Connect с шаблонами для подключения к ЭБУ МЕ17.9.7 м M75, MR-140, EMS-3132
6. Диагностический кабель OBD-II (K-Line+CAN)
7. Кабель диагностический ВАЗ + ГАЗ

Прибор также работает с приложением Мотор-Лоадер 2, позволяющим добавлять лицензии на поддержку требуемых ЭБУ

Прибор предназнаяен для работы в составе комплекса Мотор-Мастер с приложениями Mотор-Скан, Мотор-Лоадер, Скан-тестер.
Устройство применяется для сканерной диагностики и в качестве загрузчика ЭБУ по протоколам:
1. ISO 9141-2 (5 baud init, 10.4 Kbaud);
2 - ISO 14230-4 KWP (5 baud init, 10.4 Kbaud);
3 - ISO 14230-4 KWP (fast init, 10.4 Kbaud);
4 - ISO 15765-4 CAN (11 bit ID, 500 Kbaud);
5 - ISO 15765-4 CAN (29 bit ID, 500 Kbaud);
6 - ISO 15765-4 CAN (11 bit ID, 250 Kbaud);
7 - ISO 15765-4 CAN (29 bit ID, 250 Kbaud);
Кроме того устройство можно применять для корректировки Одометров, программирования микросхем EEPROM.

Конструктивно прибор выполнен в виде двух двухсторонних печатных плат, жестко соединенных между собой.
На верхней стороне, представленной на рисунке ниже, расположена основная плата, содержащая центральный процессор C8051F342, контроллер CAN шины CAN0 MCP2515, драйвер CAN MCP2551, драйвер K-Line L9637D, транзистор управления питанием и cамовосстанавливающийся предохранитель. На обратной стороне основной платы размещен контроллер и драйвер CAN шины CAN1, транзистор защиты по питанию, ключ управления разрешением программирования, защитные диоды.

Scan Master CAN поддерживает:
· VS 5.1 (чтение FLASH, EEPROM; запись FLASH, EEPROM), чтение/запись двухрежимных прошивок, удаление иммобилайзера;
· MP7.0 (чтение калибровок (FLASH); запись калибровок (FLASH); запись full-FLASH);
· Январь 7.2 (чтение FLASH, EEPROM; запись FLASH, EEPROM), чтение/запись двухрежимных прошивок, удаление иммобилайзера;
· Январь 7.2+ (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· BOSCH 7.9.7 (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· BOSCH 7.9.7+ (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· BOSCH 7.9.7 (+) - без доработки (запись FLASH);
· Микас-11 (M11 / M11-CR / M11-ET) (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· Микас 12 (М124) (чтение FLASH, EEPROM; запись FLASH, EEPROM);
