Комплект ScanMaster CAN NEW для ВАЗ, газ, УАЗ

Комплект оборудования предназначеный для сканерной диагностики c ПО Мотор-Скан и загрузчика ЭБУ с использованием ПО Мотор-Лоадер по всем протоколам KWP и CAN.
Кроме того устройство можно применять для корректировки Одометров, программирования микросхем EEPROM(данное ПО на данный момент в разработке, о его появление будет сообщено дополнительно в ленте новостей), а также в качестве анализатора и генератора CAN шины (данное ПО в разработке).
Устройство применяется для сканерной диагностики и в качестве загрузчика ЭБУ по протоколам:
1. ISO 9141-2 (5 baud init, 10.4 Kbaud);
2 - ISO 14230-4 KWP (5 baud init, 10.4 Kbaud);
3 - ISO 14230-4 KWP (fast init, 10.4 Kbaud);
4 - ISO 15765-4 CAN (11 bit ID, 500 Kbaud);
5 - ISO 15765-4 CAN (29 bit ID, 500 Kbaud);
6 - ISO 15765-4 CAN (11 bit ID, 250 Kbaud);
7 - ISO 15765-4 CAN (29 bit ID, 250 Kbaud);
В новом приборе реализованы следующие защиты:
- защита от переполюсовки при подключении кабеля питания +12 В при не подключенных к разъему DB-15 внешних кабелей. Реализована посредством последовательно включенного мощного выводного диода SR560
- защита от переполюсовки при каком-либо подключенном заземленном кабеле. Реализована посредством подачи массы на плату через мощный ключ IRLR8729
- защита питания микросхем от повреждения источника +5В (превышение допустимого напряжения) реализована при использовании защитного диода SMBJ-5.0 CA
- защита от перегрузки +5 В от USB порта (в выходном разъеме IDC-10M и дополнительных USB портах USB 1, USB 2 )реализована посредством применения самовосстанавливающихся SMD предохранителей MF-NSMF020
- защита от перегрузки входной цепи +12 В (со стороны кабеля питания) реализована с использованием выводного самовосстанавливающегося предохранителя MF-R250
- защита выхода разрешения программирования реализована за счет применения интеллектуального ключа с открытым коллектором BSP75
- защита управляемого выхода Power для подачи питания +12 В в режиме программирования реализована за счет применения мощного ключа IRFR5305 с током открытого канала до 20А. При возникновении перегрузки на этом выходе срабатывает общий предохранитель по цепи +12 В MF-R250
- комплексная защита выходов CAN 0 и CAN 1 реализована применением специальных SMD сборок NUP2105L
- защита линии K-Line обеспечивается применением драйвера L9637D.

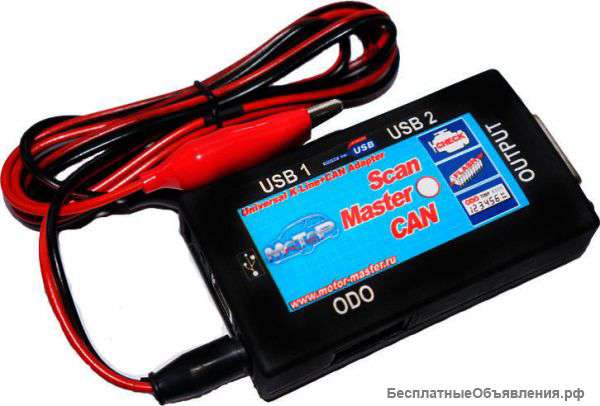

1. Адаптер Скан Мастер CAN
2 Качественный USB кабель
3.Универсальный кабель для ЭБУ с разъемами Molex 32 и 48 pin
4. Кабель программирования ЭБУ 55pin+81 pin
5. Переходник MM-Connect с шаблонами для подключения к ЭБУ МЕ17.9.7 м M75, MR-140, EMS-3132
6. Диагностический кабель OBD-II (K-Line+CAN)
7. Кабель диагностический ВАЗ + ГАЗ
