Линия автоматического монтажа компонентов

Продается линия автоматического монтажа компонентов:
- Автоматический трафаретный принтер TWS Automation SR-3200EVO (Италия) август 2018 г.в.
- Автомат установки компонентов Fritsch PlaceAll 610 (Германия) декабрь 2014 г.в.
- Конвекционная печь iemme PLUS 14 (Италия) декабрь 2014г.в.
Состояние близко к идеальному (минимальная эксплуатация). Цена: 12550000 (170т.$), Торг.
Местонахождение: Республика Беларусь, Минск.
Телефон: +375295030773, Андрей.

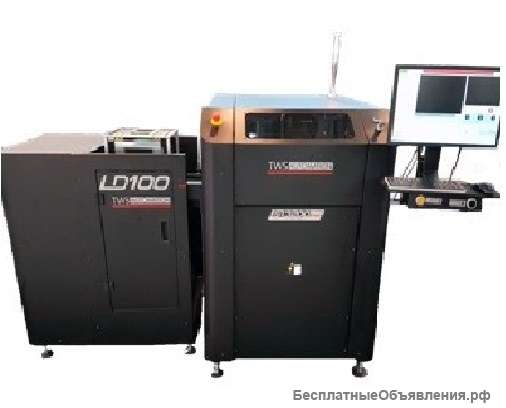

Автоматический трафаретный принтер TWS Automation SR-3200EVO.

Описание
SR-3200EVO является автоматическим устройством, предназначенным для нанесения паяльной пасты на плату методом трафаретной печати в условиях средне- и крупносерийного производства, а также в мелкосерийном производстве, требующем автоматизации для высокой точности и повторяемости процесса трафаретной печати.
Отличительной особенностью данной модели принтера является возможность оснащения автоматическим загрузчиком/разгрузчиком печатных плат из магазина, что значительно упрощает работу оператора принтера, увеличивает производительность устройства и качество трафаретной печати; также возможно дооснастить принтер системой 2D контроля отпечатка паяльной пасты и системой автоматической протиркой трафарета.
Ещё одним усовершенствованием стали новые прецизионные моторы безщёточного типа и магнитные энкодеры. Это позволило достичь высокой точности совмещения трафарета с печатной платой и обеспечить бесшумную работу принтера.
Отличительные особенности:
автоматическая загрузка/выгрузка плат;
прецизионные моторы безщеточного типа;
магнитные энкодеры;
автоматическая коррекция реперных точек и совмещения;
двойной металлический ракель;
регулировка скорости перемещения ракелей;
регулировка давления ракелей;
универсальные магнитные держатели для двухсторонних плат;
программируемая скорость разделения трафарета и платы;
автоматическое совмещение трафарета и платы;
промышленный компьютер с ПО LINUX
Области применения: применяется в технологии поверхностного монтажа для нанесения паяльной пасты на печатные платы методом трафаретной печати.
Опции:
система 2D контроля отпечатка паяльной пасты;
система автоматической протирки трафарета;
набор вакуумных держателей платы;
металлические ракели 150 мм, 350 мм и 400 мм;
четырехсторонняя рамка для натяжения трафарета TWS-100.
Максимальный размер печати 320x450 мм
Максимальный размер рамки 700x620 мм
Максимальная толщина платы 6 мм
Давление ракелей 4-24 кг
Время цикла 18-25 сек
Габаритные размеры 2110x1260x1350 мм
Пневмопитание 6 бар, 60 л/мин
Электропитание 220 В, 50 Гц, 1 кВт


Автомат установки компонентов Fritsch PlaceAll 610

Автомат установки компонентов Fritsch PlaceALL 610 имеет модульную структуру и обеспечивает высокую производительность монтаж до 10500 компонентов в час (с 2-я установочными головками). Прочная и устойчивая к воздействиям конструкция гарантирует точное выполнение операций с высокой плотностью монтажа, работу с микросхемами с малым шагом и BGA, а так же чип-компонентами от 01005.
Производительность До 10 500 комп/час

Точность установки компонентов ± 100 мкм с лазерным центрированием
± 30 мкм с нижней системой технического зрения 1
± 30 мкм с нижней системой технического зрения 2
Максимальное количество питателей (8 мм) 208 шт. стационарный
124 шт. встраиваемый в линию
Количество установочных голов 1 или 2 (опция)

Диапазон устанавливаемых компонентов Min 0201 (01005 опция) Max 22х22 (опционально до 32х32 без возможности монтажа 2-й установочной головки) c лазерным центрированием
45х45 (опционально до 70х70) с нижней системой технического зрения 1
50х50 с нижней системой технического зрения 2
Минимальный шаг выводов компонентов 0,3 мм
Максимальная высота компонента 20 мм
Питателей в лентах 8, 12, 16, 24, 32, 44, 56, 72 мм
Другие типы питателей Вибро и пневмопитатели для пеналов, автоматические и матричные поддоны.
Мин. размер печатной платы 5х5х мм стационарный
30х30 мм встраиваемый в линию
Макс. размер печатной платы 620х450 мм
Толщина печатной платы 10 мм
Электропитание 230 В, 50 Гц
Давление воздуха 5 -7 бар
Габаритные размеры 1060 x 1060 x 1350 мм ( разборная станина опция)

Страна происхождения Германия






Ковекционная печь iemme PLUS 14 декабрь 2014г.в.

Конвейерная печь Plus 14 мощная, полностью конвекционная печь, с 7 раздельными зонами с управляемой температурой. Температура в каждой зоне может регулироваться в пределах от 50° до 300° при помощи отдельных конвекционных модулей нагрева сверху и снизу в каждой зоне. На выходе печи в рабочем туннеле предусмотрена сдвоенная зона активного охлаждения печатного узла после пайки с контролем температуры и управляемой производительностью.
Конвекционный нагреватель и система охлаждения
Нагреватель конвекционного типа состоит из 12 стандартных модулей шириной 310 мм. Общая длина 6 зон нагрева- 1860 мм, в туннеле общей длиной 2655 мм. Все температурные зоны управляются раздельно сверху и снизу. Точность поддержания температуры в зоне нагрева ±2 °С. Две зоны охлаждения, длиной 250 мм каждая, расположены в общем туннеле и имеют контроль температуры и управляемую производительность вентиляторов. Гибкие настройки печей серии PLUS и конструктивный дизайн нагревателей позволяют производить пайку как очень легких компонентов, так и тяжелых больших микросхем с мелким шагом выводов при одностороннем и двухстороннем монтаже. При необходимости есть возможность отрегулировать профиль таким образом, чтобы обеспечить монтаж тяжелых элементов с двух сторон платы, и избежать их падения при пайке второй стороны платы. Для наиболее равномерного распределения воздушного потока в зонах нагрева применены воздухораспределители, представляющие собой стальной лист со специальной перфорацией и прорезями. Данная технология позволяет достичь эффективного распределения воздушного потока и препятствовать теневым и отражающим эффектам в области компонентов, а также точно и стабильно выдерживать заданный температурный профиль. В стандартный комплект поставки входят термопары и программа для отработки термопрофиля (термопрофайлер), дающая возможность получить график на экране компьютера, а также видеть параметры процесса в реальном времени. Совокупная мощность нагревателей 32 кВт, в нормальном режиме энергопотребление составляет всего 8-10 кВт за счет интеллектуальной системы управления. Печь Plus 14 может быть укомплектована системой пайки в среде азота для получения высокого качества паяных соединений для ответственных изделий с контролем расхода азота.
Конвейер
Печь может быть оснащена сетчатым, цепным или комбинированным конвейером. В исполнении с цепным конвейером печь может быть доукомплектована системой поддержки печатного узла по центру. При оснащении печи комбинированным конвейером есть возможность встроить ее в производственную линию, не теряя возможность работы с мелкими сериями и опытными образцами. Возможна пайка изделий высотой до 40 мм и шириной до 407 мм, при полной ширине конвейера 457 мм. Конвейерная система надежна и не требует специального обслуживания, имеет встроенную систему смазки (для цепного конвейера).
Система управления
Система управления печи Plus14 имеет ряд преимуществ. Предусмотрены все необходимые опции для работы в составе конвейерной линии- интерфейс удаленного управления LAN, память термопрофилей 99 ячеек, память истории ошибок, вывод данных на принтер или на USB флеш-карту, система защиты паролем, возможность считывания штрихкодов с изделий, счетчик прохождения изделий. Для безопасности оператора имеется система аварийного отключения, а также возможность использования штатного источника бесперебойного питания для защиты от сбоев. Предусмотрена система оптимизации энергопотребления, за счет которой достигается в нормальном режиме среднее энергопотребление 14-16 кВт в рабочем процессе. Технолог имеет возможность снять реальный профиль с печатного узла, прикрепив выносные термопары (3 шт в комплекте) к плате, а затем получить график на экране компьютера. Специальная программа для снятия термопрофиля и термопары 3 шт. входят в комплект поставки. Все рабочие параметры контролируются на дисплее компьютера в реальном времени. Точность регулировки температуры в каждой зоне ±2°С.
Таким образом, сочетая в себе удобство использования, высокие рабочие характеристики и энергоэффективность, печь PLUS 14 является отличным решением для конвекционной пайки и подходит даже для очень сложных многослойных печатных плат при мелкосерийном и среднесерийном производстве и производстве ответственных изделий. Качество изготовления гарантирует европейский сертификат СЕ.
Тип нагревателей конвекционные
Зоны с управляемой температурой сверху 6
Зоны с управляемой температурой снизу 6
Зона охлаждения с регулируемой производительностью вентиляторов и контролем температуры 2
Общая длина зон нагрева 1860 мм
Общая длина зон активного охлаждения 500 мм
Температурный диапазон 50 300 0С
Максимальная ширина платы 407 мм
Ширина цепного конвейера 407 мм
Ширина сетчатого конвейера 457 мм
Диапазон скоростей конвейера 0-150 см/мин
Максимальная мощность (при выходе на режим) 32 кВт
Объем циркуляции воздуха при 100% скорости 5000 м³ /ч
Размеры, ДхШхВ 3470 х 1014 х 1181 мм
Вес 550 Кг
