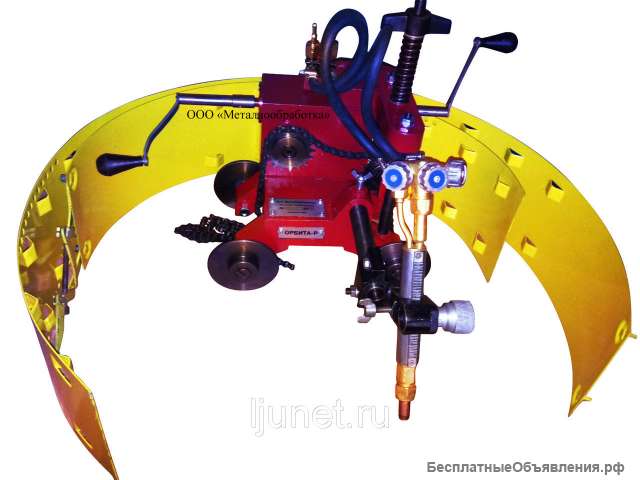

Машина для резки труб ОРБИТА-Р
Машина переносная «Орбита-Р» (Орбита ручная) предназначена для кислородной резки стальных труб в полевых условиях и условиях промышленных предприятий. Для работы переносной «Орбиты-Р» не требуется электропитание, в этом ее основное отличие от «Орбиты-БМ».
Устройство и принцип работы машины "Орбита-Р"
1. Машина состоит из следующих частей: — тележка; — натяжное устройство; — цепь; — блок резки; — пояс;
2. Движение машины по трубе производится по цепи. Цепь разборная и может набираться до требуемой длины в зависимости от диаметра разрезаемой трубы. Рассоединение звеньев цепи производится сдвигом какого-либо из них относительно соседнего.
3. Блок резки состоит из суппорта, с закрепленным на штанге, закрепленной в корпусе тележки. Конструкция суппорта позволяет устанавливать резак под различными углами к плоскости реза: перемещать их относительно штанги, устанавливать резак перпендикулярно к касательной, проходящей через точку начала реза, перемещать и фиксировать резак на различной высоте.
4. Система газопитания машины обеспечивает управление подачи рабочих газов на резак. От рампы или баллонов газы подводятся к газовому коллектору машины, установленному на тележке. От коллектора рабочие газы по шлангам поступают к резаку.
Технические характеристики
Диапазон диаметров разрезаемых труб, мм: 320-1420
Толщина стенок труб, мм: 5-75
Несовпадение начала и конца резака: 1
Привод перемещения тележки: ручной
Наибольший расход газов, м3/ч:
кислорода: 12
ацетилена: 0,8
пропана: 0,55
природного газа: 1,1
Масса, кг, не более:
машины в комплекте: 34
ходовой части: 10
Устройство и принцип работы машины "Орбита-Р"
1. Машина состоит из следующих частей: — тележка; — натяжное устройство; — цепь; — блок резки; — пояс;
2. Движение машины по трубе производится по цепи. Цепь разборная и может набираться до требуемой длины в зависимости от диаметра разрезаемой трубы. Рассоединение звеньев цепи производится сдвигом какого-либо из них относительно соседнего.
3. Блок резки состоит из суппорта, с закрепленным на штанге, закрепленной в корпусе тележки. Конструкция суппорта позволяет устанавливать резак под различными углами к плоскости реза: перемещать их относительно штанги, устанавливать резак перпендикулярно к касательной, проходящей через точку начала реза, перемещать и фиксировать резак на различной высоте.
4. Система газопитания машины обеспечивает управление подачи рабочих газов на резак. От рампы или баллонов газы подводятся к газовому коллектору машины, установленному на тележке. От коллектора рабочие газы по шлангам поступают к резаку.
Технические характеристики
Диапазон диаметров разрезаемых труб, мм: 320-1420
Толщина стенок труб, мм: 5-75
Несовпадение начала и конца резака: 1
Привод перемещения тележки: ручной
Наибольший расход газов, м3/ч:
кислорода: 12
ацетилена: 0,8
пропана: 0,55
природного газа: 1,1
Масса, кг, не более:
машины в комплекте: 34
ходовой части: 10
| Цена: |
71 490 руб
|
| Город: |
Москва
|
| Тип: | Продаю |
| Автор: |
7 лет на сайте
|
Регистрация с 14.05.2019
|
|
| Сайт: | ljunet.ru/g14575982-lyunety-podvizhnye-dlya |
| Дата: | 15.05.2019 09:32 |
| Номер: | 2023930 |
