Механизм клапанный МК-80 для НКТ73

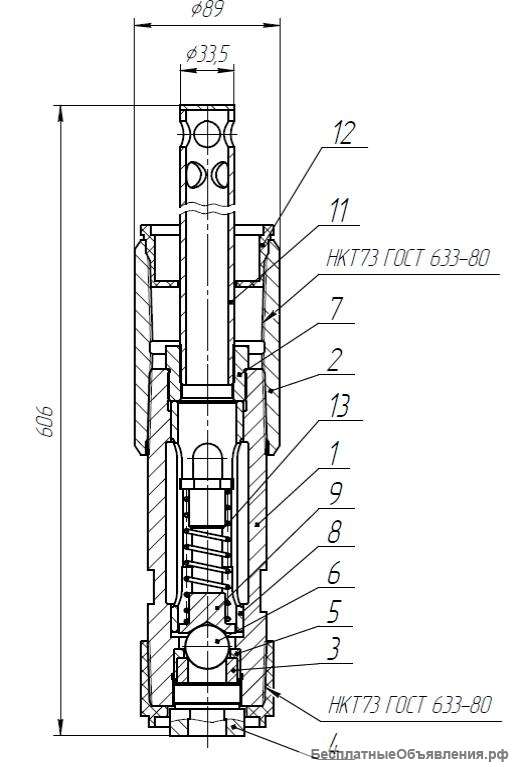

Механизм клапанный МК-80 для НКТ73 предназначен для удержания рабочей жидкости в колонне насосно-компрессорных труб (НКТ) и нефтепроводе после остановки насоса при эксплуатации скважин с электроцентробежными насосами. Рабочая среда нефть и вода. Рабочее давление 21 Мпа. Пропускная способность 130 м³/сутки. Номинальное проходное сечение 475 мм². Присоединительные размеры верхнего конца – муфта- внутренняя НКТ-73 ГОСТ 633-80. Присоединительные размеры нижнего конца – корпус - наружная НКТ-73 ГОСТ 633-80. Габаритные размеры: диаметр 89мм, длина 606мм. Масса, не более 9,45 кг. Обсадная клона скважины 146мм. Клапанный механизм представляет собой стальной цилиндрический корпус 1, собранный с верху с муфтой 2, имеющую внутреннюю резьбу НКТ-73. Нижняя часть корпуса 1 имеет наружную присоединительную НКТ-73 и установленную в ней пару «седло-шарик». Седло 3 закреплено в корпусе 1 с помощью держателя седла 4 и втулки 5. Шарик 6 поджимается упорной втулкой 7 через перепускную трубу 8, пружину 9 и центратор 10 к седлу 3 и имеет возможность перемещения в перепускной втулке 8, в стенках которой выполнены пазы, образующие совместно с проточкой в корпусе 1 лабиринтные каналы для протока жидкости. В верхней части корпуса установлена шламовая труба 11 с радиальными отверстиями для выхода жидкости в колонну НКТ. При работе насоса жидкость поступает под шарик 6 и, приподнимая его, проходит по лабиринту: пазы перепускной втулки 8, проточка корпуса 1, шламовую трубу 11 и выходит через радиальные отверстия шламовой трубы в колонну НКТ. Для защиты присоединительной резьбы при транспортировании и хранении в комплект механизма включены внутренние заглушки 12.
