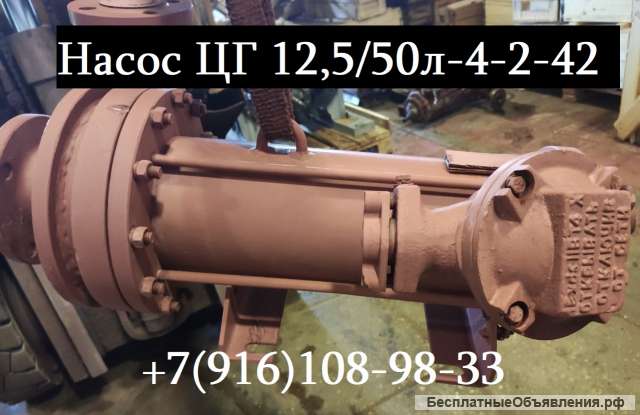

Насос ЦГ 12,5/50л-4-2-42
Насосы ЦГ, 1ЦГ – химические, герметичные, горизонтальные, центробежные, консольные, одноступенчатые, моноблочные. Предназначены для перекачивания нейтральных, химически активных, агрессивных, токсичных, горючих жидкостей, а также сжиженных газов, пары которых, взаимодействуя с воздухом, могут образовывать взрывоопасные смеси. Перекачиваемая среда с температурой от -500С до 3600С, плотностью до 1350 кг/м3, кинематической вязкостью не более 30 сСт, с массовым содержанием твердых частиц до 0,2%, размером твердых частиц до 0,2 мм .
Насос ЦГ исполнения 2 и 5 имеет следующие основные детали: корпус, рабочее колесо, ротор, статор, крышка задняя, подшипник передний, подшипник задний, упорный подшипник (пята). Насосы исполнения 3 и 6 дополнительно имеют змеевик и вспомогательное колесо. Герметичные насосы конструктивно выполняются по двум схемам. Первая схема: насосы серии ЦГ – имеют конструкцию, при которой статор и ротор, соприкасающиеся с перекачиваемой средой, отделены друг от друга тонкостенной гильзой толщиной 5 мм. Вторая схема: на приводной вал герметичного насоса передается крутящий момент через магнитную муфту, обеспечивающую герметизацию насоса.
Основные конструктивные особенности этих насосов состоят в отсутствии внешних уплотнений вращающихся частей, моноблочная конструкция, объединяющая насосную часть и встроенный асинхронный электродвигатель. Рабочее колесо насоса является основным рабочим органом. Рабочее колесо – центробежное с односторонним подводом перекачиваемой среды, с щелевым уплотнением, что предохраняет от попадания в электродвигатель механических частиц.
В процессе работы могут возникать осевые усилия, действующие на вал насоса.
Конструкция насоса предусматривает и обеспечивает автоматическую разгрузку от осевых сил и фиксирует вал с закрепленным на нем рабочим колесом в осевом направлении.
Материал проточной части – сталь марки 12Х18Н9Т, 12Х18Н10Т ( исп. «К»), сталь марки 12Х21Н5Т ( исп. «К1»), сталь марки 10Х17Н13М2Т (исп. «Е»). Подшипники скольжения изготовлены из силицированного графита. Насосы герметичные серии ЦГ применяются в химической, фармацевтической, нефтяной, газовой, перерабатывающей промышленности и других отраслях. Насосы взрывозащищенные, могут устанавливаться во взрывоопасных помещениях и взрывоопасных зонах. Насосы изготавливаются на подачу от 6,3 до 200 м3/ч при напоре от 20 до 80 метров. Смазка и охлаждение насосов производится перекачиваемой жидкостью.
Насосы имеют высокое качество исполнения и надежности.

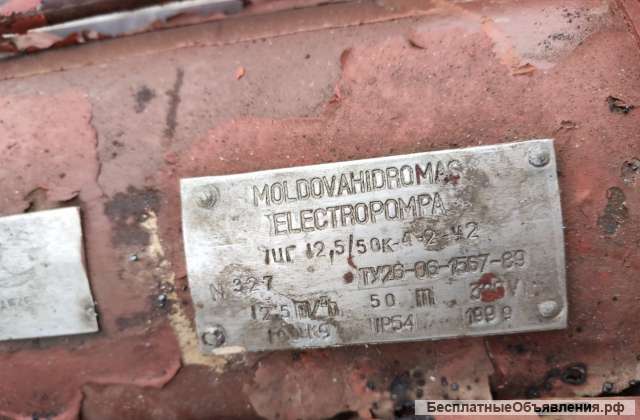

Пример условного обозначения насоса 1ЦГ 12,5/50К-4-2, где:
• Ц – центробежный;
• Г – герметичный;
Насос ЦГ исполнения 2 и 5 имеет следующие основные детали: корпус, рабочее колесо, ротор, статор, крышка задняя, подшипник передний, подшипник задний, упорный подшипник (пята). Насосы исполнения 3 и 6 дополнительно имеют змеевик и вспомогательное колесо. Герметичные насосы конструктивно выполняются по двум схемам. Первая схема: насосы серии ЦГ – имеют конструкцию, при которой статор и ротор, соприкасающиеся с перекачиваемой средой, отделены друг от друга тонкостенной гильзой толщиной 5 мм. Вторая схема: на приводной вал герметичного насоса передается крутящий момент через магнитную муфту, обеспечивающую герметизацию насоса.
Основные конструктивные особенности этих насосов состоят в отсутствии внешних уплотнений вращающихся частей, моноблочная конструкция, объединяющая насосную часть и встроенный асинхронный электродвигатель. Рабочее колесо насоса является основным рабочим органом. Рабочее колесо – центробежное с односторонним подводом перекачиваемой среды, с щелевым уплотнением, что предохраняет от попадания в электродвигатель механических частиц.
В процессе работы могут возникать осевые усилия, действующие на вал насоса.
Конструкция насоса предусматривает и обеспечивает автоматическую разгрузку от осевых сил и фиксирует вал с закрепленным на нем рабочим колесом в осевом направлении.
Материал проточной части – сталь марки 12Х18Н9Т, 12Х18Н10Т ( исп. «К»), сталь марки 12Х21Н5Т ( исп. «К1»), сталь марки 10Х17Н13М2Т (исп. «Е»). Подшипники скольжения изготовлены из силицированного графита. Насосы герметичные серии ЦГ применяются в химической, фармацевтической, нефтяной, газовой, перерабатывающей промышленности и других отраслях. Насосы взрывозащищенные, могут устанавливаться во взрывоопасных помещениях и взрывоопасных зонах. Насосы изготавливаются на подачу от 6,3 до 200 м3/ч при напоре от 20 до 80 метров. Смазка и охлаждение насосов производится перекачиваемой жидкостью.
Насосы имеют высокое качество исполнения и надежности.
Пример условного обозначения насоса 1ЦГ 12,5/50К-4-2, где:
• Ц – центробежный;
• Г – герметичный;
