Опоры трубопроводов подвижные и неподвижные

Различные по конструкции опоры трубопроводов предназначены для защиты труб от весовых нагрузок, компенсации температурных расширений, вибраций и ряда других факторов. Различают подвижные и неподвижные опоры. Подвижные (их также называют скользящими) могут перемещаться в заданных направлениях, неподвижные используются для надежной фиксации технологического трубопровода в определенном положении.

Опорные конструкции для труб могут классифицироваться по нескольким основаниям:

по НТД (нормативно-технической документации): металлические опоры подземных и надземных трубопроводов. Соответствуют стандартам ГОСТ 14911-82 и 16127-78, ОСТ 36-146-88 и 36-94-83, а также сериям 4.903-10 и 5.900-7;
по типу: опоры подвижные бескорпусные (ОПБ), подвижные приварные (ОПП), подвижные хомутовые (ОПХ), корпусные хомутовые (КХ), корпусные приварные (КП) и т.д.;
по диаметру: опорные конструкции выпускаются для стальных трубопроводов (труб) с внешним диаметром от 18 до 1620 мм;
по транспортируемой среде и ее параметрам: температура рабочей среды и окружающего воздуха, давление.
Применимость той или иной опоры определяет проектировщик.

Подвижные опоры трубопроводов и тепловых сетей
Подвижные, или скользящие опоры трубопроводов не создают препятствий подвижкам, возникающим при температурных деформациях, и главным образом предназначены для восприятия вертикальных нагрузок. Данный тип опор (катковые, на кронштейнах, скользящие, жесткие подвески для стальных трубопроводов с надземной прокладкой) обеспечивает продольные перемещения труб и предотвращает их истирание.

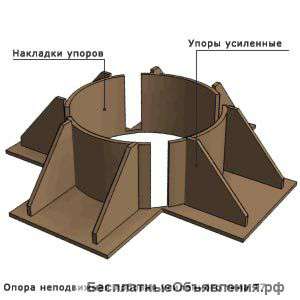

Неподвижные опоры для трубопроводов
Эксплуатируются в системах надземной и подземной бесканальной прокладки. Воспринимают и компенсируют усилия, появляющиеся в трубах при колебаниях температуры, вибрации, пульсации и изменении давления. Между опорами располагаются компенсаторы, принимающие нагрузки. Данный тип широко используюется в северных регионах, где колебания температурного режима могут серьезно сократить срок эксплуатации трубы.

Неподвижные и скользящие опоры стальных технологических трубопроводов могут относиться к разным НТД и отличаться конструктивно. Так, трубчатые, регулируемые и хомутовые опоры ряда моделей могут применяться в качестве подвижных и неподвижных.

СЕРИЯ 4.903-10 - неподвижные (в том числе лобовые 2-х и 4-х упорные (тип Т4;Т5;Т6;Т7); щитовые (тип Т8;Т9), боковые (тип Т10); хомутовые (тип Т11;Т12); бугельные (тип Т44)) и подвижные опоры (скользящие (тип Т13;Т14;Т15)), документ охватывает весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 32 до 1400мм.

ГОСТ 14911-82 (ОСТ 36-94-83) – подвижные опоры ОПП1;ОПП2;ОПП3 (в том числе хомутовые (ОПХ1;ОПХ2;ОПХ3) и безкорпусные (ОПБ1;ОПБ2)), документ охватывает весь диапазон диаметров труб тепловых сетей в пределах условных проходов 18 до 1620 мм.

ОСТ 36-146-88 – опоры охватывают весь диапазон диаметров труб от 18 до 159 мм (тавровые приварные ТП); от 1020 до 1420 мм(уголковые приварные УП); от 57 до 1420 мм (корпусные приварные КП); от 57 до 630 мм (корпусные хомутовые КХ, трубчатые ТР, трубчатые отводов ТО ); от 57 до 820 мм (швеллерные приварные ШП); от 18 до 159 мм (тавровые хомутовые ТХ); от 25 до 530 мм (хомутовые безкорпусные ХБ).

ГОСТ 16127-78 - настоящий стандарт распространяется на подвески стальных трубопроводов, различного назначения с условным диаметром Ду от 25 до 500 мм, транспортирующих рабочую среду с рабочим давлением до Ру10 МПа и температурой рабочей среды от 0С до плюс 450С. В зависимости от трассировки трубопроводов можно выделить подвески для горизонтальных (ПГ;ПТ;ПГ2ш;ПТ2ш;ПГ2у;ПТ2у) и вертикальных трубопроводов (ПГВ;ПТВ).

Серия 5.903-13 (в. 7-95; в. 8-95) - опоры охватывают весь диапазон диаметров труб от 32 до 219 мм (ТС659.00.00 - неподвижные хомутовые); от 32 до 1420 мм (ТС660.00.00 — неподвижные двухупорные); от 133 до 1420 мм (ТС661.00.00 — неподвижные четырехупорные); от 108 до 1420 мм (ТС662.00.00 — неподвижные двухупорные усиленные); от 219 до 1420 мм (ТС663.00.00 — неподвижные двухупорные усиленные); от 426 до 1420 мм (ТС663.00.00 — неподвижные четырехупорные усиленные).

Серия 5.900-7 (Выпуск 1, 2, 3, 4) - опоры крепления трубопроводов охватывают весь диапазон диаметров труб Ду 50-250 мм, транспортирующих воду и пар с температурой до 150°С, а также холодоноситель с температурой от минус 15°С до плюс 15°С и максимальным давлением 1,6 МПа (16 кгс/см2).

Опоры и подвески газопроводов - опоры крепления газовых трубопроводов охватывают весь диапазон диаметров труб





ООО «Сигнал» комплектует опоры трубопроводов по всем существующим стандартам: ГОСТ, ОСТ и типовым сериям.

Возможно изготовление по чертежам и эскизам заказчика.
