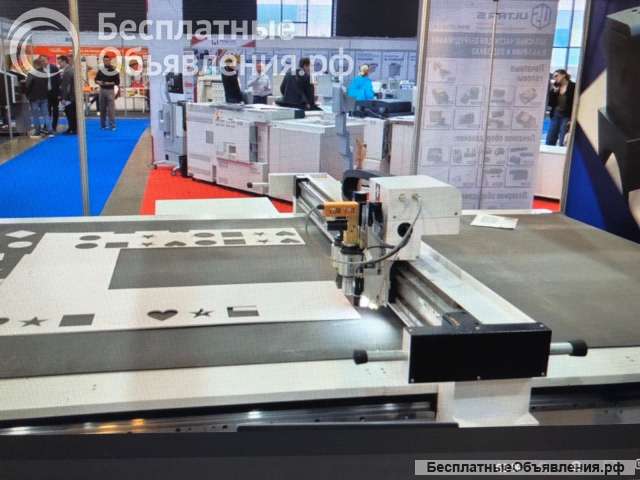

Планшетный раскройный комплекс 1625

Планшетный раскройный комплекс представляют собой цифровую автоматическую систему скоростной резки для использования в различных производственных отраслях. Эта система может с высочайшей точностью осуществлять сквозную резку, надсечку, фрезерование, перфорацию, нанесения маркировки и черчение.

Точность резки 0,1 мм
Количество одновременно устанавливаемых инструментов От одного до трех инструментов на каретке
Возможность установки второго портала ЕСТЬ
Интерфейс Ethernet
Зубчатая передача ЕСТЬ
Совместимые форматы данных DXF, HPGL, PLT, DPF, ISO, AL, PS, EPS, TSK, BRG, XML
ПО ZHONGRUI
Возможность резки листовых и рулонных материалов
Наибольшее количество доступных опций и инструментов ЕСТЬ
Подетальная резка крупногабаритных материалов ЕСТЬ
Электропитание 380 В, 50 Гц
Габаритные размеры 3400х2300х1500
Прецизионный стол из высокопрочного авиационного алюминия из высокопрочного авиационного алюминия
Масса 1200 кг
Условия эксплуатации Температура: 18-25 °С, отн. влажность: 20-80%
Доп. опции Настилочная машина,
Стол с продувом EСТЬ
Циркуляционный нож 125000
Модуль маркировки Модуль наносит стикеры на материал. Печать на стикере осуществляется встроенным струйным принтером.
Опция раскладки это программное обеспечение для раскроя, оптимизирующее расход материала.

устройство размотки материалов с рулона
автоматическая система сканирования изображения

Ротационный инструмент предназначен для резки всех видов текстиля и промышленных тканей. Идеально подходит для разрезания композитных материалов, синтепона, баннеров, флагов, стеклоткани, арамидного волокна, углеткани. Предпочтительна однослойная резка. Для увеличения срока службы лезвий инструмент PRT оснащен устройством воздушного охлаждения.
Авто накладчик листовых материалов Система автоматически подает листовой материал в зону резки и потом вырезанный материал автоматически снимает с плоттера.
устройство автоматической загрузки материалов с рулонов с натяжением и контролем кромки устройство автоматической загрузки материалов с рулонов с натяжением и контролем кромки
Система проецирования Файл с лекалами для резки проецируется на рабочий стол плоттера. С помощью этой системы можно увидеть, где будут проходить линии реза. необходима при раскрое натуральной кожи и других материалов, для которых важно размещение кроя с максимальной минимизацией отходов. Система помогает оператору с большой точностью определить положение контуров реза относительно материала.
Сканер кожи автоматически сканирует контур кожи и дефекты на ней. При использовании данной системы сканирования длина зоны резки уменьшается на 0,5 метра.
Осцилляционный нож Инструмент идеально подходит для резки гофр картона. Незаменимый инструмент в производстве упаковки. Амплитуда колебаний ножа 1 мм. Виброинструмент, работающий от электропривода, идеально подходит для сквозной резки мягких и среднеплотных материалов: гофрированного и пенокартона, уплотнительных материалов. Высокая частота колебаний позволяет работать на высоких скоростях и существенно увеличить производительность. С помощью специального лезвия возможна резка заготовок толщиной до 50 мм. 125000
Пневматический нож Пневматический осциллирующий инструмент это инструмент с воздушным приводом, хорошо подходящий для резки жестких и плотных материалов. В основном применяется для волокна, резины, прокладок, войлока, шкуры и т.п.
Мощный виброинструмент с пневмоприводом отлично подходит для резки толстых материалов (до 50 мм). Амплитуда колебаний ножа составляет 8 мм. Давление обработки до 0,8 МПа. Прочная конструкция инструмента специально адаптирована для резки толстых и плотных материалов (двух- и трехстенный картон, сотовый и гофрированный картон, пенокартон с поверхностями из картона и тонкого пластика, упаковочный поролон, сэндвич-панели). С помощью специального лезвия возможна резка материалов толщиной до 110 мм 105000
Шпиндель 800 вт 100000

Камера со станком 32000
Проектор 17000
Полотно 4мм кв.м 8000



Планшетный раскройный комплекс имеет усиленную станину с рамой из стального профиля толщиной 12 мм, изготовленную с применением инновационной технологии соединений. Прочность рамы увеличена на 30 % относительно предыдущих моделей, что обеспечивает высокую надежность и долговечность станка даже в условиях повышенных производственных нагрузок.


Скорость и точность обработки
В плоттер установлена система автоматического позиционирования. С помощью встроенной CCD-камеры обеспечивается точное положение инструмента и возможность контурной резки по реперным меткам. Благодаря этому можно избежать ошибок и учесть все особенности вырезаемого изображения. При раскрое тканей, трикотажа, нетканых материалов бесполезно использовать реперные метки для совмещения с контурами резки. В силу их свойств могут возникнуть погрешности. Данную задачу решает система Vision Cut. При раскрое натуральной кожи важно разместить крой так, чтобы максимально минимизировать отходы. В таких случаях используется Проектор система, которая проецирует контуры на поверхности заготовки (опция под заказ).

Два портала
Предусмотрена возможность установки сразу двух порталов для выполнения раскроя на всей площади стола. Система из двух одновременно работающих модулей дает возможность существенно ускорить резку и более эффективно управлять всем рабочим процессом.




Фрезерующий инструмент
Фасонная фреза с высокой скоростью вращения. Предназначена для широкого спектра применения. Обеспечивает очень высокую производительность при обработке жестких и мягких материалов. Стружкосборник обеспечивает максимальную эффективность и чистоту работы, быстро удаляя отходы из зоны раскроя.


Многообразие насадок
Многообразие инструмента и насадок обеспечивает широту возможностей применения плоттера от раскроя одежды до резки композитных материалов.


Графический редактор
Мощный графический редактор включает функции САПР, которые обычно используются в индустрии наружной рекламы и упаковки. С пользователи могут редактировать файлы и создавать новые проекты.
Обладает мощным функционалом при простоте управления. Оператор может узнать все возможности в течение 1 часа и научиться умело использовать их в течение 1 дня.


Управление заданиями
Пользователи могут задавать порядок выполнения работ, проверять предыдущие списки и получать историю выполненных заданий.

Функции контроля
Отслеживание и корректировка траектории резания
Возможность задать кратчайший путь движения инструмента
Программирование позиции парковки каретки после завершения выполнения задания
Программирование отключения вакуума после завершения выполнения задания.

Для изготовления продукции с контурной резкой предусмотрена установка ССD камеры.

Опционально возможно приобрести оборудование с функцией сканирования материала и последующей оптимизацией реза. Установить проектор для отображения реза на материале и камеру над станком.

Стоимость:
Комплект поставки:
1. Автоматический раскройный комплекс
2. Программное обеспечение
3. Руководство пользователя и инструкции
4. Интерфейсный кабель USB
5. Другие з/п согласно комплектации.

Срок поставки: 10 календарных дней.
Условия оплаты: 100% оплата
Срок гарантии: 1 год.
Пуска - наладка станка бесплатно.
Проезд и проживание специалиста для пуска наладочных работ за счет
