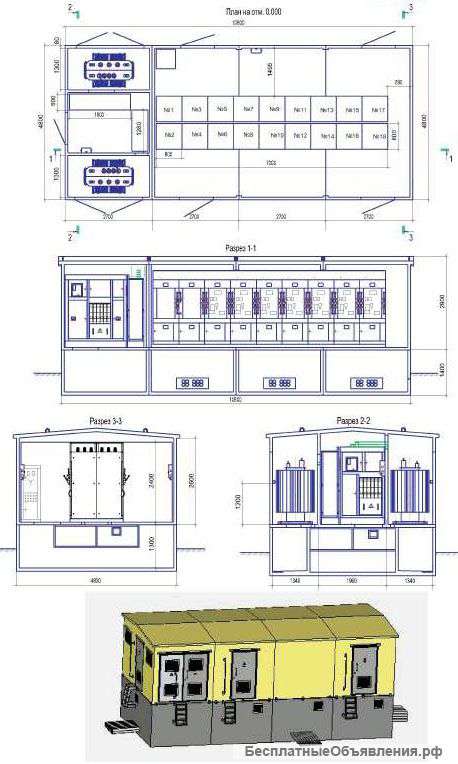

Распределительная трансформаторная подстанция с двумя трансформаторами РТП
Распределительная трансформаторная подстанция наружной установки с двумя трансформаторами
в двух блок-модулях типа «Сэндвич» РТП-250…1600/- 6(10)/0,4-У1 предназначена для приема и
распределения электрической энергии трехфазного переменного тока частотой 50 Гц,
номинальным напряжением 6(10) кВ, преобразования его в напряжение 0,4 кВ и
распределения по потребителям.
Конструктивно РТП состоит из двух отдельных блоков:
— блок распределительного устройства со стороны высшего напряжения — УВН;
— блок распределительного устройства со стороны низшего напряжения — РУНН с двумя трансформаторными отсеками.
Распределительное устройство со стороны высшего напряжения реализовано на камерах серии КСО 393(В) с вакуумными выключателями BB/TEL-10/630 и с выключателями нагрузки ВНА-10/630.
В блоке силовых трансформаторов устанавливаются масляные трансформаторы серии ТМ, ТМГ... .
Распределительное устройство со стороны низшего напряжения реализовано на панелях серии ЩО70 с устройством АВР. Количество и номинальные токи отходящих линий согласно заявке заказчика.
Оболочка блок-модулей представляет собой каркасную сварную конструкцию, которая обшита панелями типа «Сэндвич» толщиной 50 мм, в которых в качестве утеплителя используется полужесткая плита из базальтового волокна. В блоке РУНН установлен ящик собственных нужд ЯВ-СН, предназначенный для:
— внутреннего освещения всех блоков;
— внутреннего освещения камер КСО;
— внешнего освещения подстанции;
— управления обогревом.
В блоке УВН установлены: шкаф собственных нужд ШЭ-СН предназначенный для питания камер КСО переменным оперативным током, шкаф аварийного питания ШАП-01 предназначенный для включения и отключения камер КСО при отсутствии оперативного питания.
Блок РУНН и блок УВН комплектуются электроконвекторами мощностью 1 кВт, которые предназначены для поддержания температуры в зимнее время в автоматическом режиме.
В комплект поставки подстанции входят:
— блок УВН;
— блоки РУНН;
— блок силовых трансформаторов;
— измерительные приборы и приборы учета;
— монтажный комплект;
— эксплуатационная документация.
т./ф.4922-305368 ;8-903-6471471
