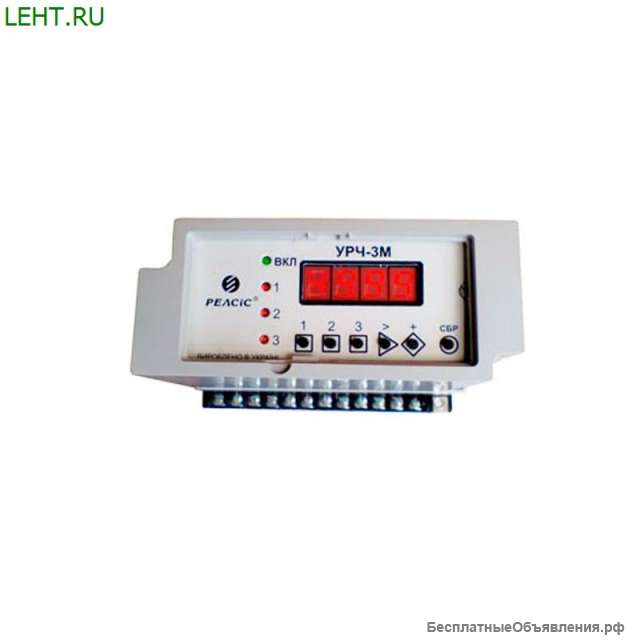

Реле контроля частоты УРЧ‑ЗМ‑С‑01

Описание
Реле контроля частоты УРЧ‑ЗМ‑С‑01 предназначено для персонала проектных, наладочных организаций и служб релейной защиты, занимающихся проектированием, наладкой и эксплуатацией релейной защиты и противоаварийной автоматики ограничения снижения и повышения частоты энергосистем.
Область применения
Функции реле УРЧ‑ЗМ‑С‑01 используется для работы в устройствах автоматики гидрогенераторов:
в системах «мягкого» пуска гидрогенераторов способом самосинхронизации, имеющих на одном валу пусковой генератор частотой 25 Гц;
в системах резервной аварийной защиты от разгонных оборотов гидротурбин, имеющих на одном валу тахогенератор частотой 50 Гц;
в схемах пуска и защиты синхронных гидрогенераторов.
Устройство и принцип действия
Реле УРЧ‑ЗМ‑С‑01 имеет в своем составе три независимых канала контроля снижения и повышения частоты с задаваемыми уставками частоты и времени на срабатывание и на возврат каждого канала, а также уставками скорости снижения /повышения частоты (три независимых выходных реле). На контактную колодку реле выведены нормально - замкнутые и нормально - разомкнутые контакты всех выходных реле каналов и реле «Неисправность». Реле имеют клеммник, на контакты которого выведены раздельные входы оперативной и контролируемой сети, дискретный вход сигнала «Внешний сброс». Оперативное питание реле осуществляется переменным или постоянным током. Реле обеспечивает задание и индикацию задаваемых уставок без подключения внешних приборов и непрерывную индикацию значения текущей контролируемой частоты.

Технические характеристики
Параметр Значение Количество входов контролируемой сети 1
Диапазон контролируемых частот, Гц от 17,0 до 99,9
Количество независимых реле (каналов) контроля час тоты, шт 3
Диапазон уставок частоты срабатывания (fc), Гц от 19,00 до 89,99
Диапазон уставок времени срабатывания (tc), с от 0,1 до 899,9
Диапазон уставок частоты регулируемого возврата (fв), Гц от 19,00 до 89,99
Диапазон уставок времени регулируемого возврата (tв), с от 0,1 до 899,9
Диапазон уставок скорости снижения частоты, Гц/с от 0,1 до 30,0
Дискретность отображения контролируемой частоты, Гц 0,01
Дискретность задания и отображения уставок частоты срабатывания (fc), Гц 0,01
Дискретность задания и отображения уставок времени срабатывания (tc), с 0,1
Дискретность задания и отображения уставок частоты регулируемого возврата (fв), Гц 0,01
Дискретность задания и отображения уставок времени регулируемого возврата (tв), с 0,1
Дискретность задания и отображения уставок скорости, Гц/с 0,1
Отклонения отработки уставок частоты срабатывания, Гц ±0,009
Отклонения отработки уставок времени срабатывания, с ± 0,06
Отклонения отработки уставок частоты регулируемого возврата, Гц ±0,009
Отклонения отработк уставок времени регулируемого возв рата, с ± 0,06
Общие пределы изменения напряжения при использовании контролируемой сети (вход F) как оперативной (вход Uоп), В от 60 до 180
Пределы изменения контролируемого напряжения при раздельном использовании оперативной и контролируемой сети, В от 30 (50)* до 180
Кратковременная термическая стойкость цепей контролируемой сети (время воздействия повышенного напряжения контролируемой сети) при 300 В 10
Кратковременная термическая стойкость цепей контролируемой сети (время воздействия повышенного напряжения контролируемой сети) при 220 В, с 60
Потребляемая мощность от контролируемой сети при напряжении 100 В на входе, ВА F - 1,0
Суммарная потребляемая мощность от контролируемой сети (вход F), используемой и как оперативная сеть (вход Uоп), при напряжении 100 В, ВА 5 ,0
Потребляемая мощность от оперативной сети переменного тока, ВА 5 ,0
Потребляемая мощность от оперативной сети постоянного тока, ВА 3,5
Коммутационная способность контактов выходных реле при токе нагрузки переменного тока до 2 А, В от 6 до 250
Коммутационная способность контактов выходных реле при токе нагрузки постоянного тока до 0,1 А, В 250
Коммутационный ресурс выходных контактов реле (общее число циклов коммутаций), срабатываний 10 в 5 степени
Средняя наработка на отказ (с вероятностью не менее 0,8), ч 25000
Габаритные размеры, мм 140х85х136
Масса, кг 0,9








Модфикация Характеристики Склад

Реле контроля частоты УРЧ-3М-С Технические характеристики
Параметр Значение Количество входов контролируемой сети 1
Диапазон контролируемых частот, Гц от 30,0 до 62,0
Особенности применения функции контроля снижения/повышения частоты, блокирование АЧР1 по скорости снижения частоты, функции непосредственного контроля скорости снижения/повышения частоты.
Диапазон уставок частоты срабатывания (fc), Гц от 35,00 до 59,99
Диапазон уставок времени срабатывания (tc), с от 0,1 до 599,9
Диапазон уставок частоты регулируемого возврата (fв), Гц от 35,00 до 59,99
Диапазон уставок времени регулируемого возврата (tв), с от 0,1 до 599,9
Диапазон уставок скорости снижения частоты, Гц/с от 0,1 до 30,0
Дискретность отображения контролируемой частоты, Гц 0,01
Дискретность задания и отображения уставок частоты срабатывания (fc), Гц 0,01
Дискретность задания и отображения уставок времени срабатывания (tc), с 0,1
Дискретность задания и отображения уставок частоты регулируемого возврата (fв), Гц 0,01
Дискретность задания и отображения уставок времени регулируемого возврата (tв), с 0,1
Дискретность задания и отображения уставок скорости, Гц/с 0,1
Отклонения отработки уставок частоты срабатывания, Гц ±0,009, не более
Отклонения отработки уставок времени срабатывания, с 0,06, не более
Отклонения отработки уставок частоты регулируемого возврата, Гц ±0,009, не более
Отклонения отработк уставок времени регулируемого возв рата, с ± 0,06, не более
Общие пределы изменения напряжения при использовании контролируемой сети (вход F) как оперативной (вход Uоп), В от 60 до 180
Пределы изменения контролируемого напряжения при раздельном использовании оперативной и контролируемой сети, В от 30 (50)* до 180
Кратковременная термическая стойкость цепей контролируемой сети (время воздействия повышенного напряжения контролируемой сети) при 300 В 10
Кратковременная термическая стойкость цепей контролируемой сети (время воздействия повышенного напряжения контролируемой сети) при 220 В, с 60
Потребляемая мощность от контролируемой сети при напряжении 100 В на входе, ВА F-1,0
Суммарная потребляемая мощность от контролируемой сети (вход F), используемой и как оперативная сеть (вход Uоп), при напряжении 100 В, ВА 5 ,0
Потребляемая мощность от оперативной сети переменного тока, ВА 5,0
Потребляемая мощность от оперативной сети постоянного тока, ВА 3,5
Коммутационная способность контактов выходных реле при токе нагрузки переменного тока до 2 А, В от 6 до 250
Коммутационная способность контактов выходных реле при токе нагрузки постоянного тока до 0,1 А, В 250
Коммутационный ресурс выходных контактов реле (общее число циклов коммутаций), срабатываний 10 в 5 степени
Средняя наработка на отказ (с вероятностью не менее 0,8), ч 25000
Габаритные размеры, мм 140х85х136
Масса, кг 0,9
Под заказ Реле контроля частоты УРЧ‑ЗМ‑С‑02 Технические характеристики
Параметры Значения Количество входов контролируемой сети 2 независимых
Диапазон контролируемых частот, Гц от 30,0 до 62,0
Количество независимых реле (каналов) контроля частоты, шт 3
Диапазон уставок частоты срабатывания (fc), Гц от 35,00 до 59,99
Диапазон уставок времени срабатывания (tc), с от 0,1 до 599,9
Диапазон уставок частоты регулируемого возврата (fв), Гц от 35,00 до 59,99
Диапазон уставок времени регулируемого возврата (tв), с от 0,1 до 599,9
Диапазон уставок скорости снижения частоты, Гц/с от 0,1 до 30,0
Дискретность отображения контролируемой частоты, Гц 0,01
Дискретность задания и отображения уставок частоты срабатывания (fc), Гц 0,01
Дискретность задания и отображения уставок времени срабатывания (tc), с 0,1
Дискретность задания и отображения уставок частоты регулируемого возврата (fв), Гц 0,01
Дискретность задания и отображения уставок времени регулируемого возврата (tв), с 0,1
Дискретность задания и отображения уставок скорости, Гц/с 0,1
Отклонения отработки уставок частоты срабатывания, Гц ±0,009
Отклонения отработки уставок времени срабатывания, с ± 0,06
Отклонения отработки уставок частоты регулируемого возврата, Гц ±0,009
Отклонения отработк уставок времени регулируемого возврата, с ± 0,06
Общие пределы изменения напряжения при использовании контролируемой сети (вход F) как оперативной (вход Uоп), В не объединяются
Пределы изменения контролируемого напряжения при раздельном использовании оперативной и контролируемой сети, В для входа F1 - от 40(60)* до 180; для входа F2 - от 35(50)* до 180
Кратковременная термическая стойкость цепей контролируемой сети (время воздействия повышенного напряжения контролируемой сети) при 300 В 10
Кратковременная термическая стойкость цепей контролируемой сети (время воздействия повышенного напряжения контролируемой сети) при 220 В, с 60
Потребляемая мощность от контролируемой сети при напряжении 100 В на входе, ВА F1 –1,7; F2 –1,4
Суммарная потребляемая мощность от контролируемой сети (вход F), используемой и как оперативная сеть (вход U
