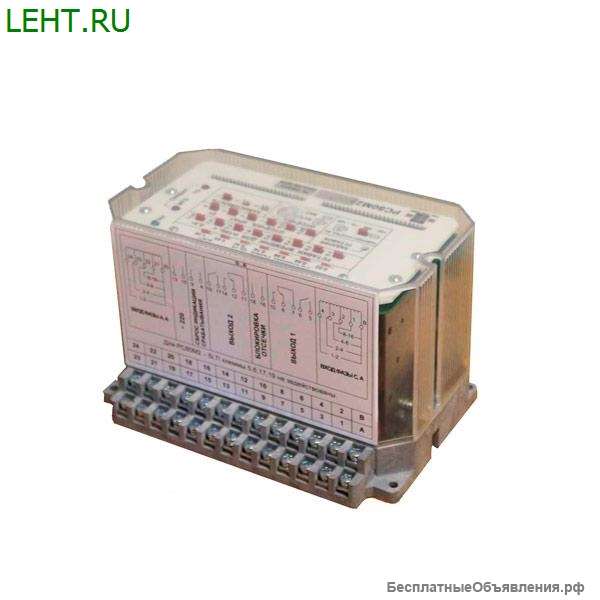

Реле РС80М2-19-21 с встроенной функцией АПВ

Описание
Реле РС80М2-19-21 с встроенной функцией АПВ предназначен для использования в схемах релейной защиты и противоаварийной автоматики для защиты электрических машин, трансформаторов и линий электропередач при коротких замыканиях и перегрузках.
Функциональные возможности
Реле РС80М2-19-21 обеспечивают:
максимальную токовую защиту (МТЗ) с независимой и двумя зависимыми характеристиками срабатывания (по выбору с передней панели);
токовую отсечку (ТО) с временной задержкой (70-100) мс или (150-200) мс, которая задается с передней панели;
возможность отключения токовой отсечки с передней панели реле;
возможность задания общих для двух фаз входного тока уставок тока срабатывания МТЗ, тока срабатывания отсечки (в кратностях к току срабатывания МТЗ), времени срабатывания МТЗ;
срабатывание МТЗ и (или) токовой отсечки по наибольшему из входных токов;
функцию однократного АПВ;
индикацию наличия тока во входных цепях реле;
индикацию (до сброса) срабатывания МТЗ и (или) ТО (только при наличии постоянного или переменного напряжения значением 220 В на клеммах 17, 18);
индикацию готовности АПВ;
сигнализацию работы АПВ;
возможность внутреннего (при срабатывании МТЗ или ТО) или внешнего пуска АПВ;
возможность внешнего сброса готовности АПВ;
возможность внутреннего (при срабатывании МТЗ или ТО) пуска АПВ при пропадании напряжения питания 220 В, если:
на момент пропадания напряжения 220 В светился светодиод ГОТОВ АПВ;
с момента пропадания напряжения 220 В прошло не более 5 секунд;

дистанционную блокировку отсечки (только РС 80 М 2-21).

Технические характеристики
Параметр Значение Частота переменного тока 50 Гц
Номинальный ток 5 А
Габаритные размеры 195х130х125 мм
Масса 2,5 кг
Амплитуда допустимых температур от -40°С до +50°С
Класс точности 5,0
Коэффициент возврата 0,85
Сопротивление изоляции цепей (при t=20oC) 50 МОм
Средний срок службы 15 лет
Время готовности АПВ 30 ±5с








Модфикация Характеристики Склад

Реле максимального тока РС80М Технические характеристики
Параметр Значение Ток срабатывания, разница в срабатывании тока ± 1,5 диапазон 0,4…36,4А
Относительная погрешность времени в рабочем температурном интервале ±10 %
Относительная погрешность тока срабатывания отсечки в рабочем температурном интервале и в максимальной токовой защите ±10 %
Возвратный коэффициент реле 0,85 - 0,95
Стойкость к изнашиванию 1000000 циклов ВО
Мощность на минимальном пороге срабатывания реле, ВА 0,7- 1,5
Габариты (мм) 125х195х127
Под заказ Реле максимального тока РС80М3 Технические характеристики
Модификации Уставки тока срабатывания, А Функция выходных контактов Выход 1 Функция выходных контактов Выход 2 Функция выходных контактов Выход 3 Наличие дист. блокировки отсечки (ДБО) Дешунтирование РС80М3М-1(і)* 1-18,16 ТО + МТЗ нет нет нет нет
РС80М3М-2 (і) 1-18,16 ТО + МТЗ ТО нет нет нет
РС80М3-3 (і) 1-18,16 ТО МТЗ нет нет нет
РС80М3М-4 (і) 1-18,16 ТО + МТЗ нет ТО2 нет нет
РС80М3М-5 (і) 1-18,16 ТО МТЗ ТО2 нет нет
РС80М3М-6 (і) 1-18,16 ТО+МТЗ+ТО2 ТО+МТЗ+ТО2 МТЗмгн нет нет
РС80М3М-7 (і) 1-18,16 ТО+МТЗ+ТО2 ТО+МТЗ+ТО2 МТЗмгн нет есть
РС80М3М-8 (і) 1-9,08 ТО+МТЗ+ТО2 ТО+МТЗ+ТО2 МТЗмгн есть есть
РС80М3М-9 (і) 2-18,16 ТО+МТЗ+ТО2 ТО+МТЗ+ТО2 МТЗмгн есть есть

Характеристики уставок тока срабатывания, выдержки времени, кратности тока отсечки
Уставки тока срабатывания МТЗ, диапазон, А Уставки тока срабатывания МТЗ, количество Уставки тока срабатывания МТЗ, дискретность А Номинальный ток, А* Уставки выдержки времени, диапазон, С Уставки выдержки времени, количество Уставки выдержки времени, дискретность, С Уставки кратности тока отсечки, диапазон, крат. Уставки кратности тока отсечки, количество Уставки кратности тока отсечки, дискретность, крат. 1 - 2,27 128 0,01 2,5 0,3 - 25,8 256 0,1 2 - 17,75 64 0,25
2 - 4,54 128 0,02 5,0 0,3 - 25,8 256 0,1 2 - 17,75 64 0,25
4 - 9,08 128 0,04 10,0 0,3 - 25,8 256 0,1 2 - 17,75 64 0,25
8 - 18,16 128 0,08 16,0 0,3 - 25,8 256 0,1 2 - 17,75 64 0,25
Под заказ Реле максимального тока РС80М2 Значения уставок тока срабатывания, выдержки времени, кратности тока отсечки
Модификации Уставки тока срабатывания МТЗ (диапазон , А) Уставки тока срабатывания МТЗ (кол) Уставки тока срабатывания МТЗ (дискр., А) Уставки выдержки времени (диапазон , А) Уставки выдержки времени (кол) Уставки выдержки времени (дискр., А) Уставки кратности тока отсечки (диапазон , А) Уставки кратности тока отсечки (кол) Уставки кратности тока отсечки (дискр., А) РС80М2- 1,2,3,4,9, 10, 18 0,4 - 0,91; 0,8 - 1,82; 1,6 - 3,64; 3,2 - 7,28 128 0,004; 0,008; 0,016; 0,032 0,3 - 25,8 256 0, 1 2 - 17,75 64 0,25
РС80М2- 5,6,7,8, 17; РС80М3-1,2,3 1 - 2,27; 2 - 4,54; 4 - 9,08; 8 -18, 16 128 0,01; 0,02; 0,04; 0,08 0,3 - 25,8 256 0, 1 2 - 17,75 64 0,25
РС80М2-16 0,5 - 1,135; 1 - 2,27; 2 - 4,54; 4 - 9,08 128 0,005; 0,01; 0,02; 0,04 0,3 - 25,8 256 0, 1 2 - 17,75 64 0,25

Модификации
Модификации Установки тока срабатывания, А Функция выходных контактов (выход 1) Функция выходных контактов (выход 2) Функция выходных контактов (выход 3) Наличие дистанционной блокировки отсечки РС80М2 - 1 0,4 – 7,28 ТО + МТЗ ТО + МТЗ нет есть
РС80М2 - 2 0,4 – 7,28 ТО + МТЗ ТО нет есть
РС80М2 - 3 0,4 – 7,28 ТО + МТЗ МТЗ нет есть
РС80М2 - 4 0,4 – 7,28 ТО МТЗ нет есть
РС80М2 - 5 1 – 18,16 ТО + МТЗ ТО + МТЗ нет есть
РС80М2 - 6 1 – 18,16 ТО + МТЗ ТО нет есть
РС80М2 - 7 1 – 18,16 ТО + МТЗ МТЗ нет есть
РС80М2 - 8 1 – 18,16 ТО МТЗ нет есть
РС80М2 - 9 0,4 – 7,28 МТЗ мгновенный ТО + МТЗ ТО + МТЗ двухстаб нет
РС80М2 - 10 0,4 – 7,28 МТЗ мгновенный ТО + МТЗ ТО + МТЗ двухстаб есть
РС80М2 - 16 0,5 – 9,08 МТЗ мгновенный ТО + МТЗ ТО + МТЗ двухстаб нет
РС80М2 - 17 1 – 18,16 МТЗ мгновенный ТО + МТЗ ТО + МТЗ двухстаб нет
РС80М2 - 18 0,4 – 7,28 ТО + МТЗ нет нет есть
Под заказ Реле максимального тока РС80М2 с блинкером 9,10,15...17 Модификации
Модификации Уставки тока срабатывания*, А Функция выходных контактов (выход 1) Функция выходных контактов (выход 2) Функция выходных контактов (выход 3) Функция выходных контактов (выход сигнальный) Наличие дист. блокировки отсечки (ДБО) РС80М2-19 1-18,16 ТО ТО АПВ Пуск АПВ нет
РС80М2-20 1-18,16 ТО + МТЗ МТЗ мгновенный АПВ Пуск АПВ нет
РС80М2-21 1-18,16 ТО + МТЗ МТЗ мгновенный АПВ нет ДБО

Технические характеристики
Уставки тока срабатывания МТЗ, диапазон, А Уставки тока срабатывания МТЗ, кол-во Уставки тока срабатывания МТЗ, дискретность А Уставки выдержки времени, Диап., С Уставки выдержки времени, кол-во Уставки выдержки времени, диск, С Уставки кратности тока отсечки, диап., крат. Уставки кратности тока отсечки, кол-во Уставки кратности тока отсечки, дискр., крат. Уставки АПВ, с, диап., С Уставки АПВ, с, кол-во Уставки АПВ, с, дискр., С 1 - 2,27 128 0,001 0,3 - 25,8 256 0,1 2 - 17,75 64 0,25 0,5-8 16 0,5
2 - 4,54 128 0,002 0,3 - 25,8 256 0,1 2 - 17,75 64 0,25 0,5-8 16 0,5
4 - 9,08 128 0,004 0,3 - 25,8 256 0,1 2 - 17,75 64 0,25 0,5-8 16 0,5
Под заказ Реле РС80М2М с дешунтированием 11...14 Технические характеристики
Параметр Значение Диапазон уставок по току срабатывания от 1 до 18,16 А
Показатель дискретности выбора токовой уставки 0,01...0,08 А
Величина номинального электротока от 5 А до 16 А
Величина диапазона выбора уставок от 0,3 до 25,8 сек
Кратность установки токовой уставки 0,1 сек
Уставки кратности для токов отсечки 2..17,75 сек
Показатель класса точности реле 5
Величина коэффициента возврата реле 0,9
Максимальное значение тока в шунтируемых/дешунтируемых цепях 0,15 мА
Время и период шунтирования 3 сек / 60 сек
Габаритные размеры 19,5х13,0х12,5 см
Масса 2,8 кг
Под заказ Реле РС80М2М базовое 1...8 Технические характеристики
Параметр Значение Максимальный показатель высоты для возможной эксплуатации прибора 2000 м
Температурный режим от -41 до +51
Возможные погрешности по временной выдержке согласно ГОСТ 3698-82
Износоустойчивость 1 000 000 циклов сработки
Эксплуатационный срок 15 лет
Среднее назначение наработки до отказа в районе 20 000 часов
Масса 1 кг 505 г
Габаритные размеры 19,5х13,0х12,5см

Модификации
Исполнение Уставки тока срабатывания Функция вых. контактов (выход 1) Функция вых. контактов (выход 2) Функция вых. контактов (выход 3) ДБО АПВ РС80М2М-1, РС-80-М2М1i 0,4 - 7,28 А ТО + МТЗ ТО + МТЗ нет есть нет
РС80М2М-2, РС-80-М2М2i 0,4 - 7,28 А ТО + МТЗ ТО нет есть нет
РС80М2М-3, РС-80-М2М3i 0,4 - 7,28 А ТО + МТЗ МТЗ нет есть нет
РС80М2М-4, РС-80-М2М4i 0,4 - 7,28 А ТО МТЗ нет есть нет
РС80М2М-5, РС-80-М2М5i 1 - 18,16 А ТО + МТЗ ТО + МТЗ нет есть нет
РС80М2М-6, РС-80-М2М6i 1 - 18,16 А ТО + МТЗ ТО нет есть нет
РС80М2М-7, РС-80-М2М7i 1 - 18,16 А Т
