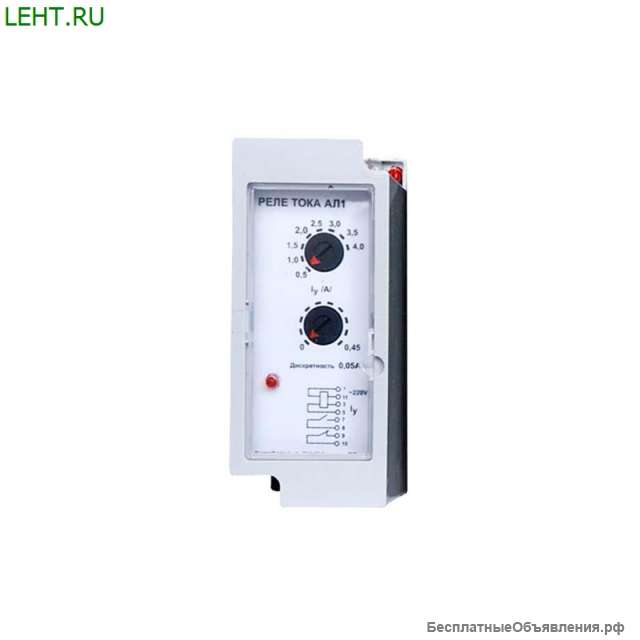

Реле тока АЛ-1

Описание
Реле тока АЛ-1 предназначено для применения в схемах автоматики и защиты энергетических систем от недопустимого увеличения электрического тока.
Конструктивное исполнение
Реле выполнены в едином конструктивном исполнении для выступающего монтажа с передним и задним присоединением проводов под винт . Все элементы схемы смонтированы в общем корпусе, состоящем из клеммной колодки (цоколя) и кожуха. На цоколе установлен трансформатор тока и кронштейны, служащие для крепления платы печатного монтажа и лицевой панели.
На лицевой панели установлены переключатели уставок тока срабатывания. Верхний переключатель имеет 10 ступеней, каждая из которых равна минимальному току, а нижний переключатель, имея 10 ступеней, позволяет выставлять промежуточные значения с дискретностью 0,1 от минимального значения.
Комплектность
реле АЛ-1 - 1 шт;
этикетка - 1 шт;
руководство по эксплуатации в количестве 1 - 3 шт. на партию реле, отправляемую в один адрес или в необходимых количествах, если эта поставка б ыла оговорена в заказе.
Эксплуатация
Реле АЛ-1 могут эксплуатироваться в следующих условиях:
закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
диапазон рабочих температур от -40 до +55 ° С при высоте местности до 1000 м и от минус 40 до 50 ° С при высоте местности до 2000 м над уровнем моря;
относительная влажность окружающего воздуха до 80 % при температуре 25 ° С (исполнение У 3) и до 98% при температуре 35 ° С без конденсации влаги (исполнение Т3 );
окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Технические характеристики
Параметр Значение Номинальное напряжение питания, В: =110, 220; ~100, 220
Время срабатывания реле, с, не более: при токе 1,2 IСР / 3 IСР 0,05 / 0,03
Количество и род контактов 1 замыкающий и 1 размыкающий
Коммутационная износостойкость, циклов, не менее 20000
Механическая износостойкость, циклов, не менее 100000
Класс точности 5
Коэффициент возврата, не менее 0,9
Степень защиты реле IP40
Степень защиты клеммной колодки IP10
Климатические исполнения У3, Т3
Диапазон рабочих температур, ˚См –40...+55
Масса, кг, не более 0,8

Термическая стойкость реле
Параметры Тип реле Диапазон уставок, А 0,05-0,40; 0,125-1,000; 0,5-4,0; 2,5-20,0; 12,5-100,0
Допустимый ток, А (длительно) 0,5; 1,1; 5,5; 11,0; 18,0
Допустимый ток, А (в течении 1 с) 40; 50; 200; 300; 400
Мощность, потребляемая по цепи контролируемого тока, В А, при I сраб.min. 0,1; 0,1; 0,1; 0,2; 0,3
Мощность, потребляемая по цепи контролируемого тока, В А, при I ном. 0,2; 0,3; 0,8; 0,5; 0,8








Модфикация Характеристики Склад

Реле максимального тока АЛ-5 Модификации
Исполнение Функции выходных контактов (выход 1) Функции выходных контактов (выход 2) ДБ ТО Задержка ТО Заменяемые аналоги АЛ-5-1 ТО+МТЗ ТО+МТЗ нет 50 или 100 мс 2 реле РТ-81, РТ-82, РТ-91; 1 реле РС80М2-1,5; 1 реле РС80М2-1,5і (АЛ-5-2)
АЛ-5-2 ТО+МТЗ ТО+МТЗ есть 200 или 400 мс 2 реле РТ-81, РТ-82, РТ-91; 1 реле РС80М2-1,5; 1 реле РС80М2-1,5і (АЛ-5-2)
АЛ-5-3 ТО+МТЗ ТО нет 50 или 100 мс 2 реле РТ-81, РТ-82, РТ-91; 1 реле РС80М2-2,6; 1 реле РС80М2-2,6і (АЛ-5-4)
АЛ-5-4 ТО+МТЗ ТО есть 200 или 400 мс 2 реле РТ-81, РТ-82, РТ-91; 1 реле РС80М2-2,6; 1 реле РС80М2-2,6і (АЛ-5-4)
АЛ-5-5 ТО+МТЗ МТЗ нет 50 или 100 мс 2 реле РТ-83, РТ-84; 1 реле РС80М2-3,7; 1 реле РС80М2-3,7і (АЛ-5-6)
АЛ-5-6 ТО+МТЗ МТЗ есть 200 или 400 мс 2 реле РТ-83, РТ-84; 1 реле РС80М2-3,7; 1 реле РС80М2-3,7і (АЛ-5-6)
АЛ-5-7 ТО МТЗ нет 50 или 100 мс 2 реле РТ-83, РТ-84; 1 реле РС80М2-4,8; 1 реле РС80М2-4,8і (АЛ-5-8)
АЛ-5-8 ТО МТЗ есть 200 или 400 мс 2 реле РТ-83, РТ-84; 1 реле РС80М2-4,8; 1 реле РС80М2-4,8і (АЛ-5-8)
АЛ-5-9 ТО+МТЗ Пуск МТЗ нет 50 или 100 мс 1 реле РС80М2-9,16,17
АЛ-5-10 ТО+МТЗ Пуск МТЗ есть 200 или 400 мс 1 реле РС80М2-10,15,15i
АЛ-5-11 дешунтирование ТО+МТЗ нет 50 или 100 мс 2 реле РТ-85, РТ-95; 1 реле РС80М2-11,13; 1 реле РС80М2-11,13і (АЛ-5-12, АЛ-5-14); Блок REST 2.1; Блок REST 2.3 (АЛ-5-12, АЛ-5-14)
АЛ-5-12 дешунтирование ТО+МТЗ есть 200 или 400 мс 2 реле РТ-85, РТ-95; 1 реле РС80М2-11,13; 1 реле РС80М2-11,13і (АЛ-5-12, АЛ-5-14); Блок REST 2.1; Блок REST 2.3 (АЛ-5-12, АЛ-5-14)
АЛ-5-13 дешунтирование ТО нет 50 или 100 мс 2 реле РТ-85, РТ-95; 1 реле РС80М2-11,13; 1 реле РС80М2-11,13і (АЛ-5-12, АЛ-5-14); Блок REST 2.1; Блок REST 2.3 (АЛ-5-12, АЛ-5-14)
АЛ-5-14 дешунтирование ТО есть 200 или 400 мс 2 реле РТ-85, РТ-95; 1 реле РС80М2-11,13; 1 реле РС80М2-11,13і (АЛ-5-12, АЛ-5-14); Блок REST 2.1; Блок REST 2.3 (АЛ-5-12, АЛ-5-14)
АЛ-5-15 дешунтирование МТЗ нет 50 или 100 мс 2 реле РТ-86; 1 реле РС80М2-11,13; 1 реле РС80М2-11,13і (АЛ-5-16, АЛ-5-18)
АЛ-5-16 дешунтирование МТЗ есть 200 или 400 мс 2 реле РТ-86; 1 реле РС80М2-11,13; 1 реле РС80М2-11,13і (АЛ-5-16, АЛ-5-18)
АЛ-5-17 дешунтирование МТЗ нет 50 или 100 мс 2 реле РТ-86; 1 реле РС80М2-11,13; 1 реле РС80М2-11,13і (АЛ-5-16, АЛ-5-18)
АЛ-5-18 дешунтирование МТЗ есть 200 или 400 мс 2 реле РТ-86; 1 реле РС80М2-11,13; 1 реле РС80М2-11,13і (АЛ-5-16, АЛ-5-18)
АЛ-5-19 дешунтирование Пуск МТЗ не1 реле РС80М2-12,14 1 реле РС80М2-12,14і т 50 или 100 мс 1 реле РС80М2-12,14; 1 реле РС80М2-12,14і (АЛ-5-20); Блок REST 2.2; Блок REST 2.4 (АЛ-5-20)
АЛ-5-20 дешунтирование Пуск МТЗ есть 200 или 400 мс 1 реле РС80М2-12,14; 1 реле РС80М2-12,14і (АЛ-5-20); Блок REST 2.2; Блок REST 2.4 (АЛ-5-20)

Технические характеристики
Параметры Значения Кратность уставки отсечки к уставке МТЗ 2-20 шаг 0,25
Уставка времени МТЗ 0,1-99 с шаг 0,1 с
Ток длительной термической стойкости 2 Ін
Ток односекундной термической стойкости 20 Ін
Количество выходных реле 2
Вид и количество контактов реле в каждой цепи 1 замыкающий
Время срабатывания выходного реле при нулевой уставке при повышении тока от нуля до 1,2 тока срабатывания не более 60 мс
Время срабатывания выходного реле при нулевой уставке при повышении тока от нуля до 3 тока срабатывания не более 50 мс
Время возврата реле не более 60 мс
Срок службы не менее 12 лет
Масса не белее 0,5 кг
Под заказ Реле тока АЛ-4 Технические характеристики
Параметр Значение Диапазон уставок тока срабатывания (номинальный ток), А 0,02 – 0,20 (0,1)
Номинальная частота контролируемого тока, Гц 50
Коэффициент возврата, не менее 0,93
Класс точности 10
Номинальное напряжение оперативного питания (Uн), В: постоянного тока 110, 220
Номинальное напряжение оперативного питания (Uн), В: переменного тока 110, 220 (по исполнениям)
Дискретность уставки по току, % 1,0
Потребляемая мощность по сети оперативного питания, В А, не более 6,0

Термическая стойкость реле
Параметры Значения Тип реле АЛ-4
Диапазон уставок, А 0,02 – 0,20
Допустимый ток, А (длительно) 0,5
Допустимый ток, А (в течении 1 сек) 40
Мощность, потребляемая по цепи контролируемого тока, В А, при I сраб. min. 0,02
Мощность, потребляемая по цепи контролируемого тока, В А, при I ном. 0,1
Под заказ Реле тока АЛ-4-1 Технические характеристики
Параметр Значение Диапазон уставок тока срабатывания (номинальный ток), А 0,02 – 0,2 0 (0,1)
Номинальная частота контролируемого тока, Гц 50
Коэффициент возврата, не менее 0,93
Класс точности 10
Номинальное напряжение оперативного питания (Uн), В: постоянного тока 110, 220
Номинальное напряжение оперативного питания (Uн), В: переменного тока 110, 220 (в одном исполнении)
Дискретность уставки п о току , % 1,0
Потребляемая мощность по сети оперативного питания, В А, не более 6,0
Диапазон уставок выдержек времени срабатывания, с 0,1 - 10,0; 0,3 - 30,0
Дискретность уставк и по времени, с 0,1; 0,3

Термическая стойкость реле
Параметры Значения Тип реле АЛ-4-1
Диапазон уставок, А 0,02 – 0,2 0
Допустимый ток, А (длительно) 0,5
Допустимый ток, А (в течении 1 сек) 40
Мощность, потребляемая по цепи контролируемого тока, В А, при I сраб. min. 0,02
Мощность, потребляемая по цепи контролируемого тока, В А, при I ном. 0,1
Под заказ Реле тока АЛ-4-2 Технические характеристики
Параметр Значение Номинальное напряжение питания ~100-110 В, 50 Гц и ~/=220 В (в одном исполнении)
Номинальный входной ток 0,16 А, 50 Гц
Диапазон уставок срабатывания от 0,02 до 0,2 А с дискретностью 0,002 А
Время срабатывания реле при токе равном 3·IУСТ не более 0,04 с
Коэффициент возврата реле не менее 0,9
Класс точности 5
Реле имеют один переключающий контакт и могут коммутировать токи от 0,02 до 2 А при напряжениях от 24 до 250 В и мощности не более 60 Вт при τ=0,005с и не более 30 Вт при τ=0,02с (в цепях постоянного тока)
