РКМ-812М Регулятор контактной сварки

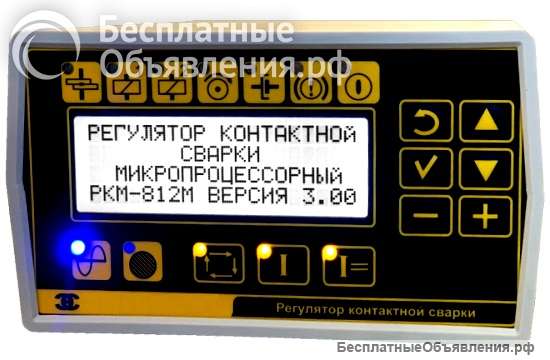

Регулятор контактной сварки микропроцессорный РКМ-812М предназначен для управления циклом сварки, контроля и стабилизации значения сварочного тока точечных и шовных машин контактной сварки переменного тока.

Регулятор РКМ-812М - это дальнейшая модернизация регулятора РКМ-812.

По техническим характеристикам регуляторы РКМ-812М и РКМ-811М практически одинаковы,
НО!
РКМ-811М имеет несколько больший функционал, чем РКМ-812М - для РКМ-811М возможны более сложные циклограммы с задержкой сжатия на начало тока и задаваемой выдержкой времени включения клапана 2 до окончания тока.

По сравнению с прошлой модификацией, новый регулятор имеет:
- Алфавитно-цифровой текстовый индикатор (в РКМ-812 использовался 7-сегментный светодиодный индикатор);
- Компактный корпус с удобным креплением, позволяющим крепить корпус регулятора используя винты М4 или магнитный крепеж (для крепления РКМ-812 требовалась дополнительная фурнитура);
- Дополнительные функции настройки регуляторы (по сравнению с РКМ-812 появились функции работы в режиме пайки, возможность подключения сигнала "АВАРИЯ" с низким активным уровнем, функция тестирования входов и выходов регулятора);
- Расширенную память для хранения 20 сварочных программ (РКМ-812 позволял сохранять 10 программ).

РКМ-812М заменяет аппаратуру управления следующих серий:
- РЦС-301, РЦС-403, РЦС-503;
- РВИ-504, РВИ-701, РВИ-702, РВИ-703, РВИ-801, РВИ-802;
- РКС-501, РКС-502, РКС-601, РКС-801, РКС-901;
- РКС-14, РКС-15;

Обеспечение РКМ-812М:
Регулятор обеспечивает управление силовой коммутирующей аппаратурой тиристорным контактором, двумя электропневматическими клапанами.
Регулятор обеспечивает следующие режимы работы по току:
От 1 до 198 пульсаций (импульсов) сварочного тока в течение одного цикла сварки. Часть импульсов может быть задана с нагревом 1, часть с нагревом 2. Далее пульсации тока с нагревом 1 именуются «Ток 1», а пульсации тока с нагревом 2 «Ток 2»;
- Регулировка длительности импульсов и пауз между импульсами 1 и 2 раздельная;
- Плавное нарастание переднего фронта тока (модуляцию);
- Дискретный отсчет позиций сварочного цикла в периодах сетевого напряжения;
- Измерение и индикацию действующего значения напряжения питающей сети.
Регулятор обеспечивает следующие режимы работы по усилию между электродами:
- с постоянным (сварочным) усилием;
- с постоянным (сварочным) усилием с приложением повышенного (ковочного) усилия в позиции «СЖАТИЕ» и снятием его после окончания позиции «ПРОКОВКА»;
- с предварительным обжатием (с приложением повышенного усилия с началом позиции «СЖАТИЕ» и снятием его после ее окончания);
- с ковкой (с приложением повышенного усилия с началом позиции «ПРОКОВКА» и снятием его после ее окончания).
Регулятор (в точечном режиме) обеспечивает работу машин одиночными циклами и в автоматическом режиме (пока замкнута цепь запуска), при этом выдержка времени «ПРЕДВАРИТЕЛЬНОЕ СЖАТИЕ» из последующих циклов исключается.

Технические характеристики РКМ-812М:

Потребляемая мощность, ВА, не более - 50;
Количество регулируемых выдержек сварочного цикла - 8;
Общее количество импульсов сварочного тока - 1-396;
Количество импульсов сварочного тока с нагревом 1 - 1-199;
Количество импульсов сварочного тока с нагревом 2 - 0-199;

Пределы регулирования выдержек времени сварочного цикла:
Предварительное сжатии - 0-198;
Сжатие - 0-198;
Импульс 1 - 0-198;
Интервал 1 - 0-198;
Импульс 2 - 0-198;
Интервал 2 - 0-198;
Проковка - 0-198;
Пауза - 0-198;
Модуляция - 0-198;

Пределы регулирования действующего значения сварочного тока (параметрическая стабилизация), % - 30-100;
Длительность нарастания переднего фронта импульса сварочного тока (модуляция) - 0-198;
Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети от 0,9 до 1,05 от номинального значения (параметрическая стабилизация), % - ±3 ;

Параметры импульсов управления тиристорами:
Амплитуда выходного напряжения на сопротивлении 6 Ом +/-5%, В - Не менее 15 / Не более 25;
Длительность импульса на уровне 15В, мкс - Не менее 100 / Не более 300;

Параметры сигнала для питания выходных устройств постоянного тока:
Напряжение, В - 24±10%;
Ток, А не более - 0,8;
Количество выходных устройств - 2;

Регуляторы серии РКМ полностью совместимы по разъему подключения с регуляторами серии РКС
