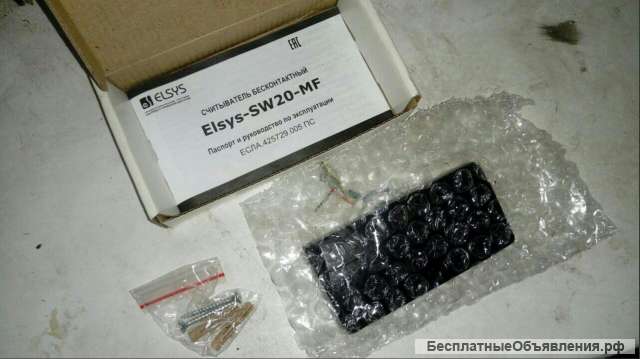

Считыватель Elsys SW20-MF черный (СКУД)

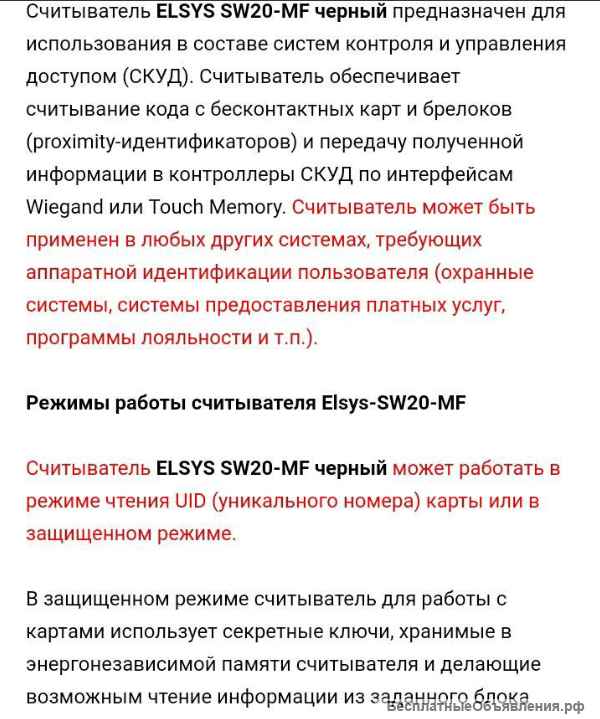

Считыватель ELSYS SW20-MF черный предназначен для использования в составе систем контроля и управления доступом (СКУД). Считыватель обеспечивает считывание кода с бесконтактных карт и брелоков (рroximity-идентификаторов) и передачу полученной информации в контроллеры СКУД по интерфейсам Wiegand или Touch Memory.

Считыватель может быть применен в любых других системах, требующих аппаратной идентификации пользователя (охранные системы, системы предоставления платных услуг, программы лояльности и т.п.).

Режимы работы считывателя Elsys-SW20-MF

Считыватель ELSYS SW20-MF черный может работать в режиме чтения UID (уникального номера) карты или в защищенном режиме.

В защищенном режиме считыватель для работы с картами использует секретные ключи, хранимые в энергонезависимой памяти считывателя и делающие возможным чтение информации из заданного блока данных. Занесение ключей в считыватели осуществляется при помощи программирующей мастер-карта. В защищенном режиме в качестве номера карты считыватель передает информацию из защищенной области и игнорирует карты, находящиеся в транспортном состоянии, карты UltraLight и карты, запрограммированные с использованием других ключей.

Программируемые настройки считывателя Elsys-SW20-MF

Считыватель ELSYS SW20-MF черный обладает рядом программируемых настроек, позволяющих задать размерность и правила формирования номера карты, передаваемого в контроллер СКУД.

Установка типа формата Wiegand
Для считывателя может быть выбрана разновидность формата Wiegand Wiegand 26 (по умолчанию) или Wiegand 42.

Передача номера карты в режиме Touch Memory
По умолчанию номер карты, передаваемый в контроллер, имеет максимальную размерность (6 байт). Если установлен режим передачи кода в диапазоне выбранного формата Wiegand, в контроллер будут передаваться младшие байты номера карты, в соответствии с установленным значением настройки «Формат Wiegand» (для Wiegand 26 3 байта, для Wiegand 42 5 байт), а старшая часть кодовой посылки Touch Memory будет дополнена нулями.

Определение способа формирования номера карты для передачи в контроллер
По умолчанию считыватель Elsys-SW20-MF в качестве номера карты передает байты UID1..UID6, игнорируя младший байт (для карт, имеющих 7- или 10-байтовый идентификационный номер, младший байт UID0 - код вендора). Для совместимости со считывателями, учитывающими младший байт, предусмотрена и возможность передачи в качестве номера карты байт UID0 UID5.

Единица измерения: 1 шт
Габариты (мм): 95x45x14
Масса (кг): 135.00

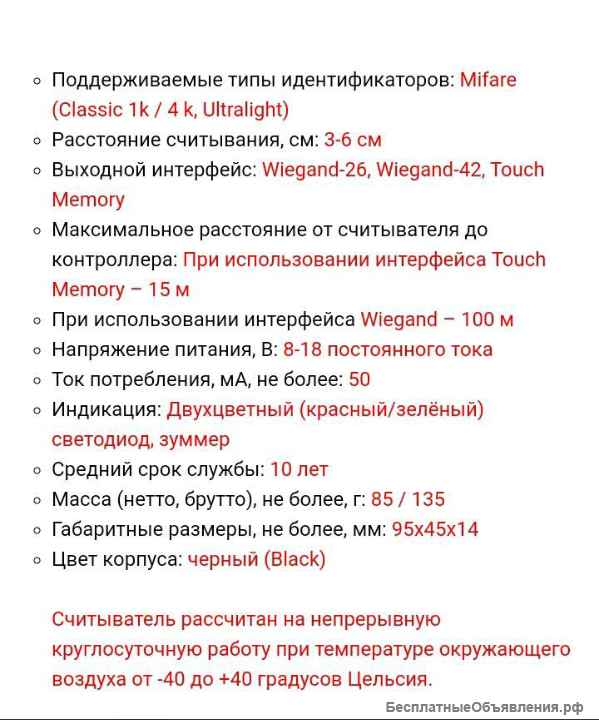

Поддерживаемые типы идентификаторов: Mifare (Classic 1k / 4 k, Ultralight)
Расстояние считывания, см: 3-6 см
Выходной интерфейс: Wiegand-26, Wiegand-42, Touch Memory
Максимальное расстояние от считывателя до контроллера: При использовании интерфейса Touch Memory 15 м
При использовании интерфейса Wiegand 100 м
Напряжение питания, В: 8-18 постоянного тока
Ток потребления, мА, не более: 50
Индикация: Двухцветный (красный/зелёный) светодиод, зуммер
Средний срок службы: 10 лет
Масса (нетто, брутто), не более, г: 85 / 135
Габаритные размеры, не более, мм: 95x45x14
Цвет корпуса: черный (Black)

Считыватель рассчитан на непрерывную круглосуточную работу при температуре окружающего воздуха от -40 до +40 градусов Цельсия.

Поддерживаемые форматы карт: Mifare
Макс. расстояние считывания: 6
Место установки: в помещении
Материал корпуса: Пластик
Цвет: Черный
Питание: 12VDC
Тип: считыватель карт
Рабочая частота: 13.56МГц
