Продано
Токарный винторезный станок TOS sv18ra. РМЦ 1250 мм

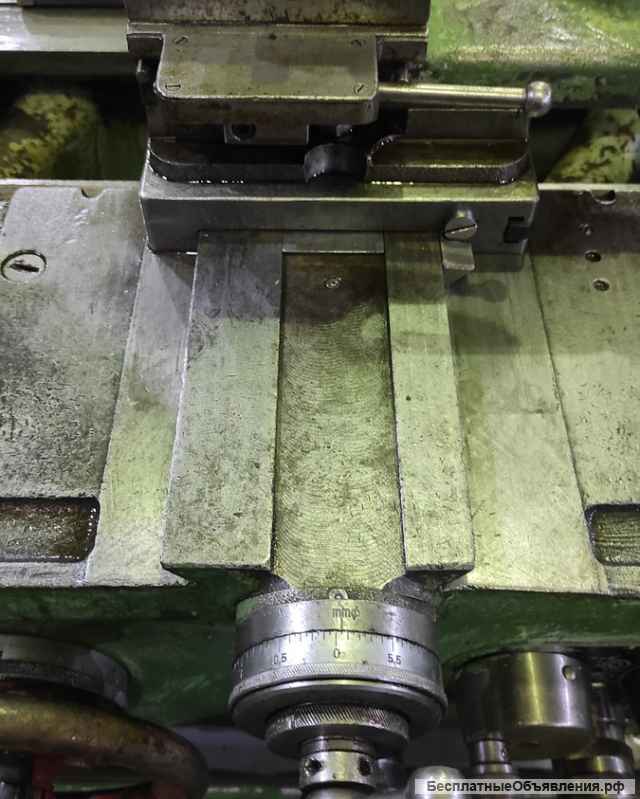

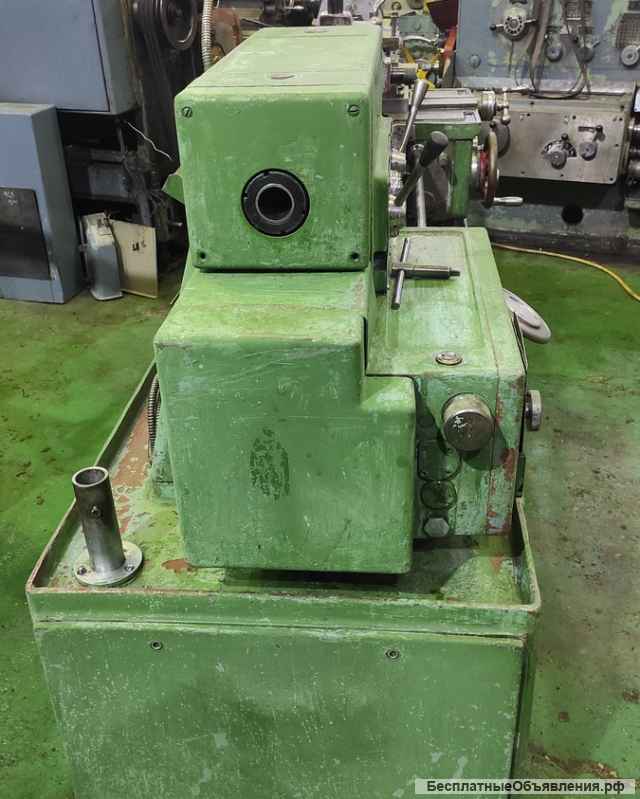

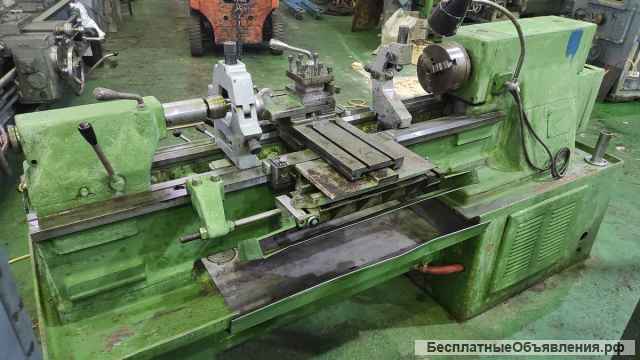

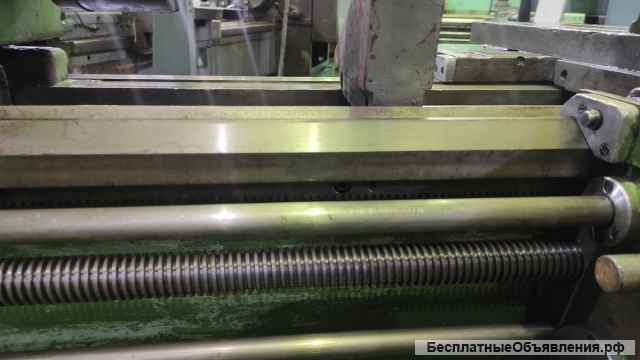

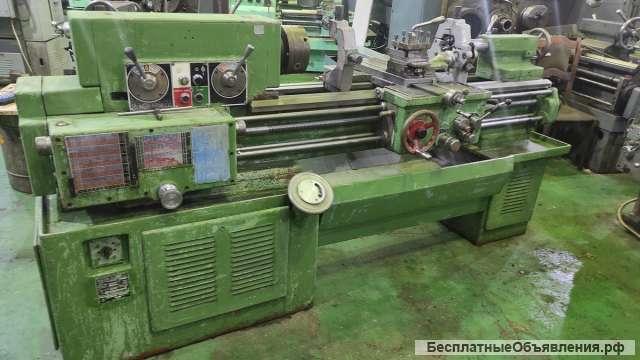

В продаже Токарный винторезный станок TOS sv18ra. РМЦ 1250 мм. Станок в хорошем состоянии, в комплекте с двумя люнетами, конусной линейкой. С проверкой в работе.
Технические характеристики TOS sv18ra
Наименование параметра SV18RA
Основные параметры
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки, обрабатываемой над станиной, мм 400
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм 220
Наибольший диаметр обработки в неподвижном люнете, мм
Наибольший диаметр обработки в подвижном люнете, мм
Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм 710, 1000, 1250, 1400
Наибольшая масса заготовки, обрабатываемой в патроне, кг 500
Наибольшая масса заготовки, обрабатываемой в центрах, кг 1500
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 47
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм 45
Число ступеней частот прямого вращения шпинделя 24
Частота вращения шпинделя в прямом направлении, об/мин 12,5..2000
Число ступеней частот обратного вращения шпинделя 12
Частота вращения шпинделя в обратном направлении, об/мин 19..2420
Размер внутреннего конуса в шпинделе Морзе 6
Передний конец шпинделя 6К
Диаметр планшайбы, мм
Диаметр зажимного патрона, мм
Диаметр поводкового патрона, мм
Суппорт. Подачи
Наибольшее перемещение продольной каретки суппорта, мм 640, 930, 1330
Наибольшее перемещение поперечной каретки суппорта, мм 250
Число продольных ступеней подач 49
Пределы рабочих подач продольных, мм/об 0,07..4,16
Число ступеней поперечных подач 49
Пределы поперечных рабочих подач, мм/об 0,035..2,08
Скорость быстрых перемещений суппорта, продольных, м/мин 3,4
Скорость быстрых перемещений суппорта, поперечных, м/мин 1,7
Количество нарезаемых резьб метрических 44
Пределы шагов метрических резьб, мм 1..192
Количество нарезаемых резьб дюймовых 38
Пределы шагов дюймовых резьб, ниток/дюйм 24..2
Количество нарезаемых резьб модульных 20
Пределы шагов модульных резьб, модуль 0,5..48
Количество нарезаемых резьб питчевых 37
Пределы шагов нарезаемых резьб питчевых 96..1
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм 140
Перемещение резцовых салазок на одно деление лимба, мм
Наибольший угол поворота резцовых салазок, град ±90°
Цена деления шкалы поворота резцовых салазок, град 1°
Наибольшее сечение державки резца, мм 25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм 25
Число резцов в резцовой головке 4
Задняя бабка
Диаметр пиноли задней бабки, мм
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 Морзе 5
Наибольшее перемещение пиноли, мм 150
Перемещение пиноли на одно деление лимба, мм 0,1
Величина поперечного смещения корпуса бабки, мм ±15
Электрооборудование
Количество электродвигателей на станке 4
Электродвигатель главного привода, кВт 10
Электродвигатель быстрых перемещений, кВт 0,8
Электродвигатель гидростанции, кВт 1,1
Электродвигатель насоса охлаждения, кВт 0,125
Насос охлаждения (помпа) ПА-22
Габариты и масса станка
Габариты станка (длина ширина высота) (РМЦ = 1000), мм 2812 х 1166 х 1324
Масса станка (РМЦ = 1000), кг 2140
Остались вопросы, звоните 9587628823
Технические характеристики TOS sv18ra
Наименование параметра SV18RA
Основные параметры
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки, обрабатываемой над станиной, мм 400
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм 220
Наибольший диаметр обработки в неподвижном люнете, мм
Наибольший диаметр обработки в подвижном люнете, мм
Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм 710, 1000, 1250, 1400
Наибольшая масса заготовки, обрабатываемой в патроне, кг 500
Наибольшая масса заготовки, обрабатываемой в центрах, кг 1500
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 47
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм 45
Число ступеней частот прямого вращения шпинделя 24
Частота вращения шпинделя в прямом направлении, об/мин 12,5..2000
Число ступеней частот обратного вращения шпинделя 12
Частота вращения шпинделя в обратном направлении, об/мин 19..2420
Размер внутреннего конуса в шпинделе Морзе 6
Передний конец шпинделя 6К
Диаметр планшайбы, мм
Диаметр зажимного патрона, мм
Диаметр поводкового патрона, мм
Суппорт. Подачи
Наибольшее перемещение продольной каретки суппорта, мм 640, 930, 1330
Наибольшее перемещение поперечной каретки суппорта, мм 250
Число продольных ступеней подач 49
Пределы рабочих подач продольных, мм/об 0,07..4,16
Число ступеней поперечных подач 49
Пределы поперечных рабочих подач, мм/об 0,035..2,08
Скорость быстрых перемещений суппорта, продольных, м/мин 3,4
Скорость быстрых перемещений суппорта, поперечных, м/мин 1,7
Количество нарезаемых резьб метрических 44
Пределы шагов метрических резьб, мм 1..192
Количество нарезаемых резьб дюймовых 38
Пределы шагов дюймовых резьб, ниток/дюйм 24..2
Количество нарезаемых резьб модульных 20
Пределы шагов модульных резьб, модуль 0,5..48
Количество нарезаемых резьб питчевых 37
Пределы шагов нарезаемых резьб питчевых 96..1
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм 140
Перемещение резцовых салазок на одно деление лимба, мм
Наибольший угол поворота резцовых салазок, град ±90°
Цена деления шкалы поворота резцовых салазок, град 1°
Наибольшее сечение державки резца, мм 25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм 25
Число резцов в резцовой головке 4
Задняя бабка
Диаметр пиноли задней бабки, мм
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 Морзе 5
Наибольшее перемещение пиноли, мм 150
Перемещение пиноли на одно деление лимба, мм 0,1
Величина поперечного смещения корпуса бабки, мм ±15
Электрооборудование
Количество электродвигателей на станке 4
Электродвигатель главного привода, кВт 10
Электродвигатель быстрых перемещений, кВт 0,8
Электродвигатель гидростанции, кВт 1,1
Электродвигатель насоса охлаждения, кВт 0,125
Насос охлаждения (помпа) ПА-22
Габариты и масса станка
Габариты станка (длина ширина высота) (РМЦ = 1000), мм 2812 х 1166 х 1324
Масса станка (РМЦ = 1000), кг 2140
Остались вопросы, звоните 9587628823
| Цена: |
150 000 руб
|
| Город: |
Королёв
|
| Тип: | Продаю |
| Автор: |
|
Регистрация с 20.06.2019
|
|
| Дата: | 24.01.2023 23:10 |
| Номер: | 2558355 |
