Загрузчик ScanMaster CAN для чип-тюнинга

Конструктивно прибор выполнен в виде двух двухсторонних печатных плат, жестко соединенных между собой
На верхней стороне, представленной на рисунке ниже, расположена основная плата, содержащая центральный процессор C8051F342, контроллер CAN шины CAN0 MCP2515, драйвер CAN MCP2551, драйвер K-Line L9637D, транзистор управления питанием и cамовосстанавливающийся предохранитель.
Кроме того устройство можно применять для корректировки Одометров, программирования микросхем EEPROM(данное ПО на данный момент в разработке, о его появление будет сообщено дополнительно в ленте новостей), а также в качестве анализатора и генератора CAN шины (данное ПО в разработке).
Конструктивно прибор выполнен в виде двух двухсторонних печатных плат, жестко соединенных между собой

В новом приборе реализованы следующие защиты:
- защита от переполюсовки при подключении кабеля питания +12 В при не подключенных к разъему DB-15 внешних кабелей. Реализована посредством последовательно включенного мощного выводного диода SR560
- защита от переполюсовки при каком-либо подключенном заземленном кабеле. Реализована посредством подачи массы на плату через мощный ключ IRLR8729
- защита питания микросхем от повреждения источника +5В (превышение допустимого напряжения) реализована при использовании защитного диода SMBJ-5.0 CA
- защита от перегрузки +5 В от USB порта (в выходном разъеме IDC-10M и дополнительных USB портах USB 1, USB 2 )реализована посредством применения самовосстанавливающихся SMD предохранителей MF-NSMF020
- защита от перегрузки входной цепи +12 В (со стороны кабеля питания) реализована с использованием выводного самовосстанавливающегося предохранителя MF-R250
- защита выхода разрешения программирования реализована за счет применения интеллектуального ключа с открытым коллектором BSP75
- защита управляемого выхода Power для подачи питания +12 В в режиме программирования реализована за счет применения мощного ключа IRFR5305 с током открытого канала до 20А. При возникновении перегрузки на этом выходе срабатывает общий предохранитель по цепи +12 В MF-R250
- комплексная защита выходов CAN 0 и CAN 1 реализована применен.

Прибор предназнаяен для работы в составе комплекса Мотор-Мастер с приложениями Mотор-Скан, Мотор-Лоадер, Скан-тестер.
Устройство применяется для сканерной диагностики и в качестве загрузчика ЭБУ по протоколам:
1. ISO 9141-2 (5 baud init, 10.4 Kbaud);
2 - ISO 14230-4 KWP (5 baud init, 10.4 Kbaud);
3 - ISO 14230-4 KWP (fast init, 10.4 Kbaud);
4 - ISO 15765-4 CAN (11 bit ID, 500 Kbaud);
5 - ISO 15765-4 CAN (29 bit ID, 500 Kbaud);
6 - ISO 15765-4 CAN (11 bit ID, 250 Kbaud);
7 - ISO 15765-4 CAN (29 bit ID, 250 Kbaud)

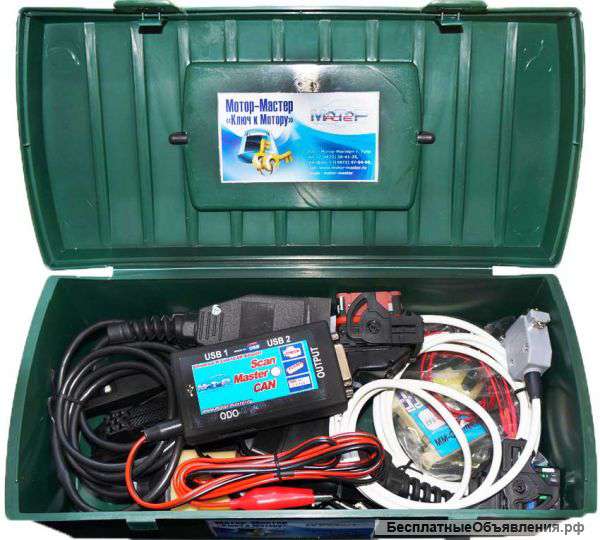

Набор включает:
1. Адаптер Скан Мастер CAN (без HUB)
2 Качественный USB кабель
3.Универсальный кабель для ЭБУ с разъемами Molex 32 и 48 pin
4. Кабель программирования ЭБУ 55pin+81 pin
5. Переходник MM-Connect с шаблонами для подключения к ЭБУ МЕ17.9.7 м M75, MR-140, EMS-3132.
