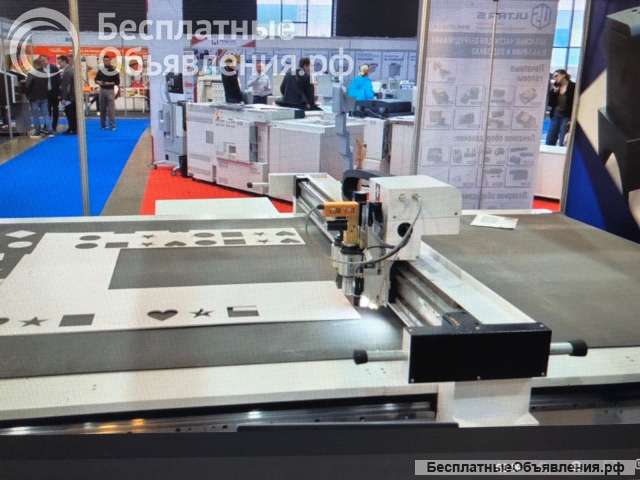

Раскроечный комплекс, резак

Универсальные раскройные комплексы представляют собой цифровую автоматическую систему скоростной резки для использования в различных производственных отраслях. Эта система может с высочайшей точностью осуществлять сквозную резку, надсечку, фрезерование, перфорацию, нанесения маркировки и черчение.



Возможность приобретения оборудования как со стационарным рабочим столом
(разные размеры), так и с ленточной подачей.
Инструменты устанавливаются исходя из производственных задач, возможность работы инструментов в паре. Контроллер управления и программное обеспечение на английском языке.

Интерьерная и наружная реклама
Универсальные раскройные комплексы являются оптимальным решением для рекламно-производственных компаний. С их помощью можно осуществлять раскрой практически любых материалов, используемых в производстве наружной и интерьерной рекламы картона, гофр картона, пенокартон, пленок, баннеров, акрилового стекла, листового ПВХ, композитных панелей, гофрированных и сотовых пластиков. Эти высокоэффективные станки существенно повышают производительность и гарантируют высокое качество готовой продукции. Универсальные раскройные комплексы могут имитировать художественную роспись, ажурную резку и другие методы обработки композитных материалов, особенно для нестандартных форм и рисунков. Плоттер практически исключает длительное ручное рисование и ручную резку. Чем сложнее задача, тем больше преимуществ в производительности и точности.


Полиграфия и упаковка
Обычные вырубные машины, которые применяются в упаковочной отрасли, позволяют выпускать продукцию большими партиями с минимальной себестоимостью, но при выпуске «коротких» тиражей, а также при изготовлении пилотных образцов упаковочных изделий использование высекальных машин становится экономически неоправданным, так как на начальном этапе производства требует изготовления вырубного штампа и осуществления приладочных работ. Универсальные раскройные комплексы дают возможность просто и выгодно изготавливать образцы, единичные изделия и небольшие партии продукции и обрабатывать не только обычный картон, но и любые другие упаковочные материалы - гофрированный картон, монолитный и сотовый полипропилен, ПВХ и пр. Упаковочные ложементы из вспененного полиэтилена также могут быть изготовлены с помощью оборудования. Универсальные раскройные комплексы отличаются высокой производительностью, позволяет выполнять заказы в оперативном порядке и в комплексе со специализированными системами являются незаменимым решением для фабрик по производству упаковки. Высокоскоростной фрезерный шпиндель позволяет изготавливать панели из акрила, алюминия, гофрированного и сотового пластика, полипропилена, ПВХ и других твердых материалов. Плоттер осуществляет качественную резку и биговку гофрированного картона.
Автомобилестроение и авиастроение, производство автомобильных аксессуаров
Универсальные раскройные комплексы могут с успехом применяться для производства автомобильных ковриков, чехлов на сиденья, солнцезащитных шторок, изделий для шумо- и теплоизоляции. Система цифровой резки может заменить традиционную высечку при изготовлении уплотнительных прокладок из большого спектра материалов.
Машиностроение и приборостроение
Универсальные раскройные комплексы широко используются в производстве высокоточных прокладок и уплотнительных колец, при изготовлении различных деталей машин, механизмов, приборов. Они способны резать резину, паронит, графит, асбест, маслостойкую волокнистую бумагу, кабельную бумагу, асбестовую бумагу, фторсодержащие материалы, такие как политетрафторэтилен (тефлон), синтетические и композитные материалы и многое другое.
Раскрой сложных синтетических тканей для различных задач
Универсальные раскройные комплексы хорошо подходит для нужд швейных и текстильных производителей. Универсальные раскройные комплексы используются для разработки продукта или изготовления высококачественной специальной одежды. Комбинация инструмента и головки плюс автоматическая загрузка материала с помощью контроля кромки обеспечивает большую гибкость и универсальность. Универсальные раскройные комплексы позволяют заменить традиционные способы раскроя сложных синтетических тканей, требующие высоких трудовых затрат, и повысить эффективность обработки как минимум в 20 раз. С помощью этих устройств можно с высокой точностью резать материалы из углеродного, арамидного и стекловолокна, а также сверхвысокомолекулярного полиэтилена. Эти возможности широко применяются для производства специальной профессиональной экипировки.
Спортивные товары
Универсальные раскройные комплексы могут резать неметаллические материалы, используемые в производстве спортивных снарядов полиэтилен для сноубордов, материалы на основе углерода и стекловолокна. Универсальные раскройные комплексы является оптимальным технологическим решением, которое позволит повысить скорость производства спортивной продукции и обеспечить неизменное от партии к партии качество.
Галантерея и изделия из кожи
Универсальные раскройные комплексы идеальный инструмент для галантерейной индустрии. Они позволяют изготавливать выкройки из таких материалов, как натуральная кожа, ПЭ, ПП и ЭВА без применения бумажных лекал. Раскройщик успешно применяется в производстве обуви, сумок и чемоданов, обложек для документов и книг, чехлов для мобильных устройств, папок, кошельков и очечников и т.д.
Одежда и текстильная продукция
Универсальные раскройные комплексы оптимальное решение для швейной промышленности. Он позволяет оперативно чертить любые выкройки при конструировании изделий, наносить необходимую маркировку и осуществлять раскрой тканей, трикотажа, кожи и кожзаменителей для пошива одежды, аксессуаров, мебельной обивки. Управление и контроль всех операций осуществляются в режиме реального времени с помощью особой системы. Используется для разработки продукта или изготовления высококачественной специальной одежды. Комбинация инструмента и головки плюс автоматическая загрузка материала с помощью контроля кромки обеспечивает большую гибкость и универсальность. Универсальные раскройные комплексы могут также стать прекрасным помощником в обучении студентов отраслевых учебных заведений, которые смогут в процессе освоения профессии сразу научиться пользоваться современными цифровыми технологиями.

Технические характеристики раскройных комплексов

Эффективная область резки 1200х1300мм 1200х1600мм 1600х2500мм
Максимальная скорость резки 1800 мм/сек.
Максимальная скорость резанья 60 м мин
Максимальная скорость резанья ткани 15ммин
Двигатель/SMC
Два двигателя с функцией балансировки на сверхширокой направляющей (ось X) Япония
Двигатель /привод (ЧПУ) Серводвигатели Panasonic
Максимальная толщина прорезания До 50 мм( с вакуумным всасыванием)
Возможность увеличения клиренса для резки материалов толщиной до 110 мм ЕСТЬ
Фиксация материала Система вакуумного прижима многозонная
Мощная вакуумная помпа с возможностью регулировки силы прижима 7,5 кВт/9 кВт
Точность резки 0,1 мм
Количество одновременно устанавливаемых инструментов От одного до трех инструментов на каретке
Возможность установки второго портала ЕСТЬ
Интерфейс Последовательный порт
Зубчатая передача ЕСТЬ
Стол Разборная конструкция стола

Совместимые форматы данных DXF, HPGL, PLT, DPF, ISO, AL, PS, EPS, TSK, BRG, XML
ПО ZHONGRUI
Возможность резки листовых и рулонных материалов
Наибольшее количество доступных опций и инструментов ЕСТЬ
Подетальная резка крупногабаритных материалов ЕСТЬ
Электропитание 220 В, 50 Гц
380 В, 50 Гц
Габаритные размеры 3400х2300х1500
Прецизионный стол из высокопрочного авиационного алюминия из высокопрочного авиационного алюминия
Масса 3500 кг
Условия эксплуатации Температура: 18-25 °С, отн. влажность: 20-80%
Настилочная машина, настилочный стол с продувом ЕСТЬ
Циркуляционный нож 125000
Осцилляционный нож 125000
Пневматический нож 105000
Шпиндель 800 вт 100000
Кискат( режущий полурез) 67000
Биговщик 63000
V-cut 67000
Drag нож 34000
Ручка 18000
Камера ССD 115000
Камера со станком 32000
Проектор 17000
Полотно 4мм кв.м 8000
