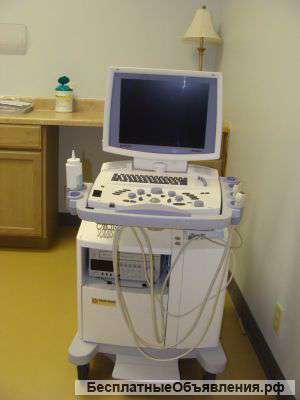

Узи аппарат imagic sigma 5000(Франция) 2008 г

Цифровой эхокардиограф IMAGIC SIGMA 5000
2008 года выпуска
3 датчика: линейный, кардиологический детский, кардиологический взрослый
номера датчиков: 2-4PA ; 3-8PA; 5-12L50


Информация

Категория: Ультразвуковые сканеры

Производитель: KONTRON MEDICAL

Страна: Франция


Характеристики

Общие

Области применения

Кардиология, включая трансэзофагеальные исследования

Периферические сосуды

Абдоминальные исследования

Гинекология

Проктология

Транскраниальные исследования

Методы сканирования

Электронное фазированное сканирование

Электронное конвексное сканирование

Электронное линейное сканирование

Допплеровские карандашные датчики

Режимы визуализации

B-режим (2D)

Псевдоколоризация в В-режиме

Режим 2-й гармоники

М-режим

Анатомический М-режим

Спектральный Допплер (непрерывный (CW) и импульсный (PW))

Цветной Допплер (цветное картирование кровотока (CFM))

Энергетический Допплер

Режим тканевого допплера (DTI)

Комбинированные режимы

Два В-изображения на одном экране (оба в реальном времени)

Четыре В-изображения на одном экране (все в реальном времени)

В + M

Дуплекс (B + PW/CW)

Два CFM-изображения на одном экране (оба в реальном времени)

Два CFM-изображения на одном экране (все в реальном времени)

Триплекс (B + CFM+ CW/PW)

Разъёмы для подключения датчиков

до 4 активных портов для подключения электронных датчиков

1 активный порт для подключения карандашных датчиков (2-й опция)

Архитектура системы

Цифровое формирование луча

Полностью цифровая обработки сигнала

Архитектура на базе ПК

Многолучевая обработки сигнала

Модульная концепция построения системы

Клавиатура

Вращаемая по горизонтали клавиатура

Подсвечиваемые снизу кнопки, органы управления и алфавитно-цифровые клавиши

Трекбол, аналогичный по функциям Мыши в ПК (трекбол, правая и левая кнопки, колесо прокрутки)

Регулируемая по вертикали высота клавиатуры

Минимальное нажатие клавиш для каждой операции

Иконки для многоязычной совместимости

Регулировка усиления

Общее в 2D-режиме

Для PW/CW Допплера

Для CFM-режима

Для TGC: 8 горизонтальных регуляторов

Частота кадров

До 800 кадр/сек в В-режиме

Зависит от глубины, угла и используемой прикладной программы

Оттенки Серого и Цвета

256 градаций серого

256 градаций цвета

Экран дисплея

15" ЖКИ дисплей с активной матрицей

Откидной и вращаемый по горизонтали дисплей

Экранная информация

Перемещение по экрану монитора аналогично ПК

Иерархические подменю для оптимизации работы на аппарате

Поле идентификации пациента, включающее: имя пациента, название клиники, время и дату

Поле технических данных со всеми соответствующими параметрами

Поле измерений, отображающее последние десять результатов измерений

Индикатор рабочей полосы частот датчика

Отображение кривой ЭКГ на экране дисплея в реальном времени

ЧСС

Индикатор режима стоп-кадра (заморозки)

Индикатор памяти кино-петли

Позиция и размер зоны интереса CFM

Индикатор ориентации изображения

Курсоры в M-режиме и режиме Допплера

Эскизы изображений для архивирования

Индикация канала биопсии

Информационный дисплей установок пользователя

Установки

Предустановки, запрограммированные производителем для каждого типа датчика и области исследования, для оптимизации качества изображения

Установки пользователя

В-режим (2D)

Формат изображения

Глубина: от 2 до 30 см (зависит от датчика)

12 уровней изменения масштаба изображения (в реальном времени и в режиме стоп-кадра)

Обработка сигнала

Широкая полоса пропускания приемника

Режим 2-й гармоники для формирования изображения

Компенсация усиления по глубине (TGC): 8 горизонтальных регуляторов

Динамическая фокусировка луча на уровне пикселя

Динамическая регулировка ширины полосы пропускания приемника

Автоматическая настройка частоты

Улучшение контура изображения

Фрейм-фильтр

Управление Изображением

Заморозить (стоп-кадр) / Снять заморозку (исследование)

Влево / Вправо

Вверх / Вниз

Видеоинверсия

M-Режим

Обработка сигнала

Также, как в В-режиме

Параметры отображения

Автоматическое обновление изображения в В-режиме при изменении позиции линии выбора на В-секторе

Линия управления

Трекбол управляет линией выбора по всему В-сектору

Анатомический М-режим (устанавливается пользователем во всем В-секторе)

Режимы Спектрального допплера

Корректировка допплеровского угла

Стереозвук для аудиоконтроля допплеровского сигнала

Регулировка громкости звука

Параметры отображения

Дуплексный режим

Автоматическое изменение изображения в В-режиме при изменении позиции курсора в допплеровском режиме

Смещение базовой линии

Оконтуривание Vсред и Vmax может быть ВКЛ/ВЫКЛ, как в реальном времени, так и в режиме стоп-кадра

Режимы Спектрального допплера

Линия управления

Трекбол управляет линией выбора по всему В-сектору

Режимы цветного допплеровского картирования (CFM) и энергетического допплера

Параметры отображения

Триплексный режим

Автоматическое изменение изображе-ния в В/CFM-режиме при изменении позиции курсора в допплеровском режиме

Смещение базовой линии: 9 позиций

Цвет: ВКЛ/ВЫКЛ (энергия)

Турбулентность: ВКЛ/ВЫКЛ

Инверсия цвета

ЭКГ Форматы Для всех одиночных и двойных экранных форматов

Ввод данных

Через последовательный порт

Доступен QRS триггер

Параметры QRS триггера

Одиночный или двойной триггер для В/CFM изображения для каждого сердечного цикла

Независимый триггер для двойного режима

Просмотр киноизображения Индикация соответствия во времени между изображением в В-режиме и фазой сердечного цикла осуществляется при помощи маркера на кривой ЭКГ

Архивация и Связь

160 Гбайт внутренний жесткий диск

Встроенный DVD,CD-R/W

Магнито-оптический диск (опция)

Работа с сетью (необходима опция модема)

Опция DICOM импорт и экспорт

DAMS

Система управления базами данных и архивами (интегрированный PACS)

Управление базами данных пациента

Возможность обработки сохраненного изображения, включая новые измерения

Архивация - замороженных изображений и кино-петли; - полученных или импортированных данных

Отчеты

Формат: : jpeg, mpeg, pdf и т.д.

Измерения

Пакеты прикладных программ

Кардиология

Периферические сосуды

Абдоминальные исследования

Гинекология

Акушерство

Входы и Выходы

FireWire (видео принтер, принтер, внешний жесткий диск)

RS 232 (управление видеомагнитофоном, ЭКГ)

VHS и S-VHS видео Вход и Выход (входной видеосигнал автоматически передаётся на экран монитора аппарата)

Совместимость с PAL / NTSC

Видеовыход для чёрно-белого видео- принтера

SVGA видеовыход для подключения дополнительного монитора

Аудио стерео Вход / Выход (для записи и воспроизведения допплеровского сигнала)

Разъем для подключения к локальной сети ТХ 10/100

Разъем для подключения ножной педали управления

Дистанционное управление видео-принтером

Электрическая спецификация

Питание

Входное напряжение: 100 Вольт ± 10% и 200 Вольт ± 10%

Частота сети: 50 - 60 Гц
